Jak vyměnit zadní destičky na Škodě Superb 2015
K výměně zadních destiček na Škodě Superb třetí generace budeme potřebovat malý počet speciálních zařízení a ovládacích zařízení, mezi nimiž by nemělo chybět zařízení pro zpětné nastavení, které je pro výměnu tak nezbytné.
Pokud provádíte rutinní kontrolu destiček a budete je dávat zpět, doporučujeme označit staré destičky vzhledem ke straně, na které jsou nainstalovány, jinak může dojít k nerovnoměrnému brzdění při výměně starých destiček.
Při výměně nových podložek začneme pracovat následovně. Nejprve budete muset odšroubovat zajišťovací šrouby z podpěry třmenu, zatímco budete muset držet vodící kolíky. Dále vyjměte brzdový třmen z jeho místa, ale neodšroubujte jej z palivového potrubí. Pomocí drátu jej přivážeme k tělu. Poté vyjměte podložky jednu po druhé.
V procesu výměny zadních destiček na třetí generaci Škody Superb můžete přistoupit k instalaci po první diagnostice stavu třmenu a jeho výkonu. Při montáži nových podložek je předpokladem promazání vodicích čepů a ošetření pístů a pryžových těsnění mazivem. Dále vyjmeme podložky z krabic spolu s montážní sadou a nainstalujeme je na určené místo ve třmenu.
Předtím byste měli seřídit písty třmenu a nejprve ze systému odstranit trochu brzdové kapaliny, abyste zabránili jejímu přetečení ze systému. Píst bude potřeba našroubovat do třmenu pomocí našeho seřizovacího zařízení a zároveň sledovat stav těsnění a snažit se ho nepoškodit. Píst se instaluje pomocí výše uvedeného zařízení. Poté, jak jsme psali dříve, vložíme instalační sady a podložky do třmenu.
Ujistěte se, že podložky jsou nainstalovány a správně usazeny. Takový malý detail pomůže vyhnout se nechtěným zvukům při jízdě i při brzdění. Po instalaci destiček upevněte třmen pomocí nových šroubů, které jsou součástí instalační sady a vložte kola zpět.
Během procesu je důležité dodržovat standardní pravidla pro výměnu destiček, po instalaci sešlápněte pedál až na doraz, aby destičky byly ve standardní poloze, poté zkontrolujte hladinu brzdové kapaliny, v případě potřeby doplňte; a předat vozidlo klientovi.
Opravy a údržba zadních brzdových mechanismů
1. Detaily mechanismů zadní brzdy jsou vyznačeny na odporu. ilustrace.

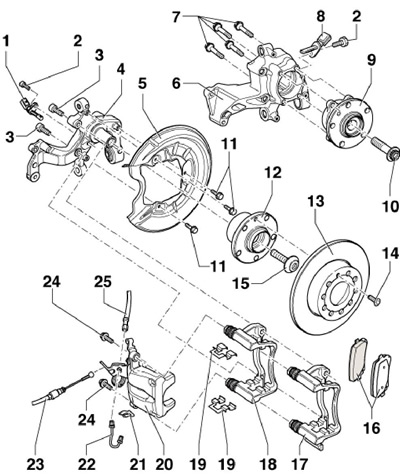

3.1a Díly zadní brzdy CII-41 (modely FWD a AWD)
1 ABS senzor (modely FVVD), před instalací očistěte stěny montážního otvoru a namažte je mazivem G052 112AZ
2 Šroub snímače 1 nebo 8, 8 Nm
3 šrouby sestavy náboje 12, které je třeba vyměnit, 90 Nm, poté dotáhněte do úhlu 90°
4 držák sestavy náboje (modely FWD)
5 Kryt brzdy, k dispozici různé možnosti
6 držák sestavy náboje (modely AWD)
7 šrouby sestavy náboje 9, které je třeba vyměnit, 70 Nm, poté dotáhněte do úhlu 90°
8 Snímač ABS (modely AWD), před instalací očistěte stěny montážního otvoru a namažte je mazivem G052 112AZ
9 Sestava náboje (modely AWD)
10 Šroub kola (modely AWD), který se má vyměnit, 70 Nm, poté utáhněte na 90°
11 Šrouby štítu 5, 12 Nm
12 Sestava náboje (modely FWD)
13 Brzdový kotouč, vyměnitelný na obou stranách současně
14 Kotoučový šroub 13 Nm
15 Šroub kola (modely FWD), který je třeba vyměnit, 180 Nm, poté utáhněte na 180°
16 Brzdové destičky, vyměněné v párech, na obou stranách současně
17, 18 Kotevní konzola, s vodícími kolíky a krytkami
19 Při výměně podložek je nutné vyměnit držáky podložek
20 Třmen
21 Spona na trubky 22
22 Brzdová trubka, 14 Nm
23 Lanko parkovací brzdy
24 Samojistný šroub, nutno vyměnit, 35 Nm
25 Brzdová hadice

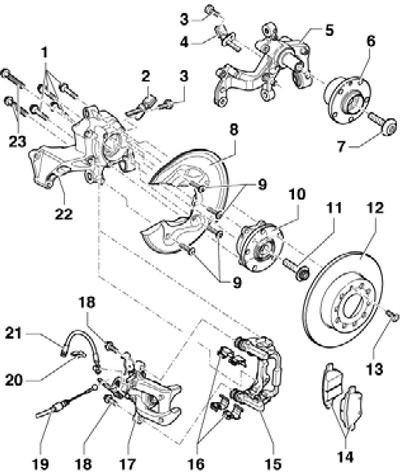

3.1b díly zadní brzdy Bosch BIRIII (modely FWD a AWD)
1 šrouby sestavy náboje 10, které je třeba vyměnit, 70 Nm, poté dotáhněte do úhlu 90°
2 ABS senzor (modely FWD), před instalací očistěte stěny montážního otvoru a namažte je mazivem G052 112AZ
3 Šroub snímače 2 nebo 4, 8 Nm
4 senzor ABS (modely FWD)
5 držák sestavy náboje (modely FWD)
6 Sestava náboje (modely FWD)
7 Šroub kola (modely FWD), který je třeba vyměnit, 180 Nm, poté utáhněte na 180°
8 Brzdový štít; u modelů FWD // DI/D – respektive se 3 // 4 montážními otvory
9 Šrouby štítu 8, 12 Nm
10 Sestava náboje (modely AWD)
11 Šroub kola (modely AWD), který se má vyměnit, 70 Nm, poté utáhněte na 90°
12 Brzdový kotouč, vyměnitelný na obou stranách současně
13 Kotoučový šroub 12 Nm
14 Brzdové destičky, vyměněné v párech, na obou stranách současně
15 Kotevní konzola s vodicími kolíky a krytkami
16 Při výměně podložek je nutné vyměnit držáky podložek
17 Třmen
18 Samojistné šrouby, nutno vyměnit, 35 Nm
19 Lanko parkovací brzdy
20 Hadicová spona 21
21 Brzdová hadice, s převlečnou maticí a dutým šroubem, 35 Nm
22 držák sestavy náboje (modely FWD)
23 Šrouby držáku 15, které se mají vyměnit, 90 Nm, poté utáhněte do úhlu 90°
Výměna podložky
Poznámka: Brzdové destičky by se měly vyměňovat v párech a na obou kolech stejné nápravy současně.
Poznámka: Pokud nejsou podložky odstraněny za účelem jejich výměny, tzn. budou znovu nainstalovány, před odstraněním je označte, abyste je pak mohli nainstalovat na původní místa.
2. Zvedněte vozidlo a postavte jej na zvedáky. Demontujte zadní kolo.
3. Demontujte montážní šrouby třmenu a přidržujte vodicí kolíky otevřeným klíčem (viz doprovodný obrázek). Odstraňte třmen z kotevního držáku, aniž byste od něj odpojili brzdovou hadici, a upevněte třmen k lanku, aniž byste umožnili napnutí hadice.

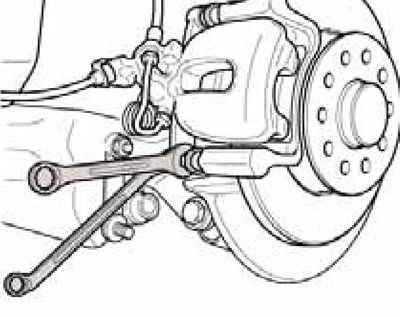

3.3 Odšroubování upevňovacích šroubů třmenu (na příkladu CII-41)
4. Demontujte brzdové destičky a jejich přídržné desky (viz doprovodný obrázek).

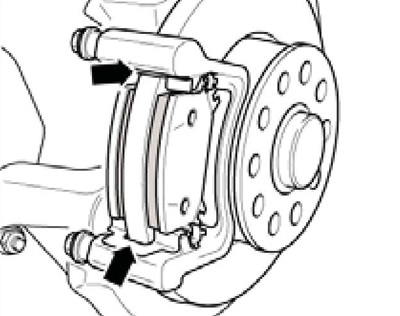

3.4 Přídržné desky podložky (s použitím příkladu CII-41)
5. Před montáží destiček zatlačte píst do válce brzdového kola pomocí vhodného nástroje (viz doprovodný obrázek). Nepoškoďte manžetu pístu. Zároveň se ujistěte, že brzdová kapalina nevyteče z nádržky, v případě potřeby ji odčerpejte.

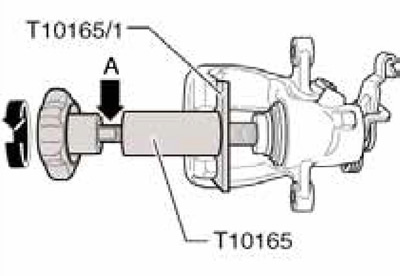

3.5 Zalisování pístu
6. Důkladně očistěte třmen a dosedací plochy podložky. Pokud mají nové podložky ochrannou vrstvu, odstraňte ji. K čištění používejte pouze metylalkohol, nefoukejte prach z brzdových destiček stlačeným vzduchem.
7. Nainstalujte podložky s přídržnými destičkami do třmenu. Pokud se instalují nové podložky, použijte nové přídržné desky. Ujistěte se, že podložky jsou správně umístěny v přídržných deskách.
8. Namontujte třmen a zajistěte jej ke kotevnímu držáku utažením nových samojistících šroubů na 35 Nm. Zároveň dbejte na to, aby se vodicí kolíky neotáčely.
Poznámka: Nové samojistné šrouby (4 ks) jsou součástí opravné sady.
9. Namontujte kola a ve stojícím voze několikrát silně sešlápněte brzdový pedál, dokud destičky nezaujmou svou pracovní polohu.
10. Upravte hladinu brzdové kapaliny.
11. Zvedněte vozidlo a postavte jej na zvedáky. Demontujte zadní kolo.
12. Odpojte lanko parkovací brzdy z páčky na třmenu, poté odstraňte pružinovou sponu a vytáhněte lanko z držáku na třmenu.
13. Připojte hadici k odvzdušňovacímu šroubení na třmenu, spusťte druhý konec této hadice do nádoby, kde se zachytí brzdová kapalina. Otevřete odvzdušňovací šroubení, sešlápněte brzdový pedál pomocí nástroje VAG1869/2 (nebo požádejte asistenta), zavřete odvzdušňovací šroubení a odpojte hadici.
14. Odpojte vedení třmenové brzdy.
15. Odstraňte montážní šrouby třmenu, přidržujte vodicí kolíky otevřeným klíčem (viz obrázek 3.3).
16. Odstraňte třmen z kotevní konzoly. Pokud je nutné třmen opravit (vyměnit píst), podívejte se na odpor. ilustrace.

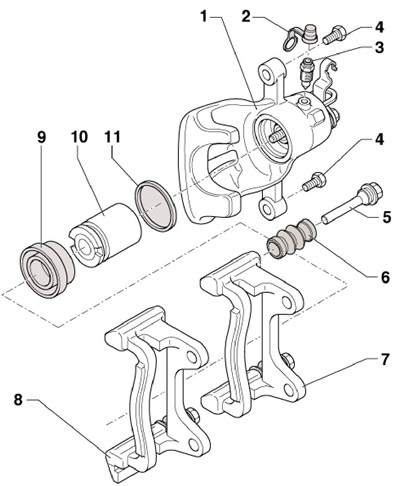

3.16a Díly zadního brzdového třmenu CII-41
1 třmen, s pákou parkovací brzdy; pokud páka není utěsněná, vyměňte třmen a před montáží jej odvzdušněte
2 Víčko
3 Odvzdušňovací šroubení, 10 Nm, před montáží lehce namažte závit těsnicí hmotou G052 150A2
4 Samojistný šroub, nutno vyměnit, 35 Nm
5 Vodicí kolík, před instalací namažte
6 Bota, natažená na držák 7 a čep 5
7 Kotevní konzola s vodícími kolíky a jejich prašníky
8 Kotevní konzola s vodícími kolíky a jejich prašníky, instalovaná se závažím dolů
9 Bota, přitažená za vnější těsnicí břit na píst
10 Píst s automatickým regulátorem, před montáží naneste tenkou vrstvu maziva G052 150A2
11 Manžeta

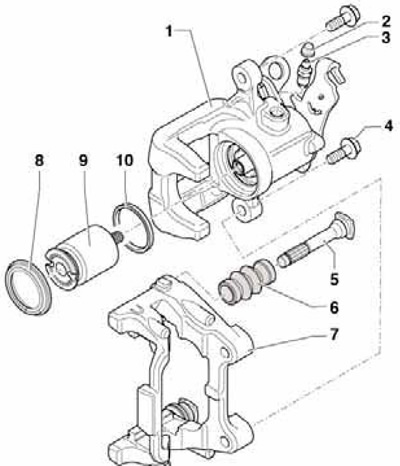

3.16b Díly třmenu zadní brzdy Bosch BIRIII
1-7 viz popisky k obrázku 3.16a
8 Bota, přitažená za vnější těsnicí břit na píst
9 Píst s automatickým regulátorem, před montáží naneste tenkou vrstvu maziva G052 150A2
10 Manžeta
17. Postupujte podle kroků popsaných v odstavcích 5-7.
18. Připojte potrubí třmenové brzdy a odvzdušněte hydraulický pohon brzdy.
19. Připojte a seřiďte lanko parkovací brzdy (viz část 4).
20. Postupujte podle kroků popsaných v odstavcích 9-10.
