Kde je umístěn válec ford focus 3?

Výměna pomocného válce vypínání spojky u Ford Focus 3

Známkou nutnosti výměny vypínacího ložiska spojky je zvýšená hlučnost při sešlápnutí spojkového pedálu a vypínací válec spojky je únik pracovní kapaliny z něj.
POZNÁMKA
Při výměně vypínacího ložiska spojky z důvodu hluku zkontrolujte stav lístků tlačné pružiny hnacího kotouče. Pokud jsou konce okvětních lístků v místech kontaktu s ložiskem silně opotřebené, vyměňte sestavu hnacího disku.

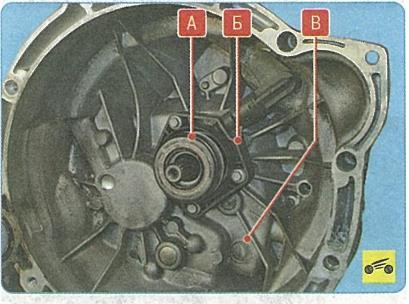

Vypínací ložisko spojky A je integrální součástí pracovního
válec B pohonu vypínání spojky, připevněný k vnitřní stěně skříně spojky B třemi šrouby.
Budete potřebovat: klíče „8“, „10“, „13“, „15“, nástrčné hlavy „10“, „13“, plochý šroubovák.
1. Demontujte převodovku.

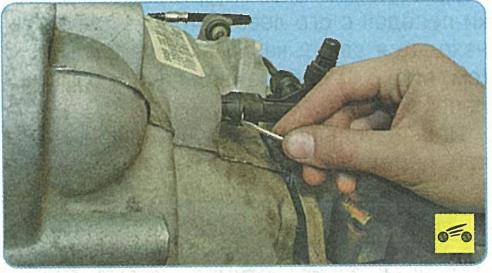

2. Vypáčte šroubovákem.

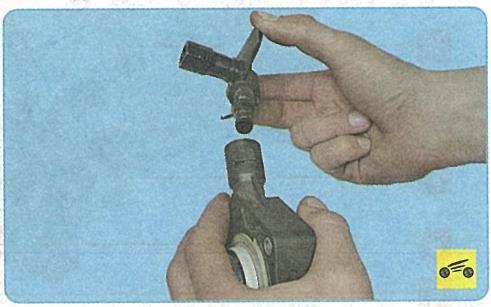

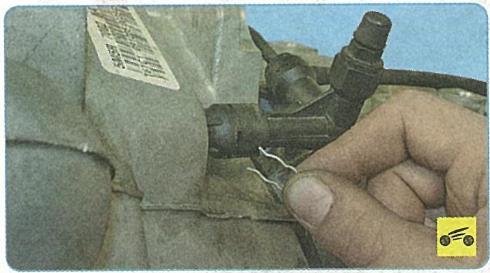

3. vyjměte držák adaptéru z hrotu pracovního válce.

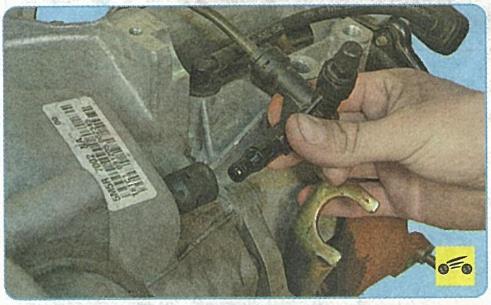

4. Odstraňte adaptér z hrotu.

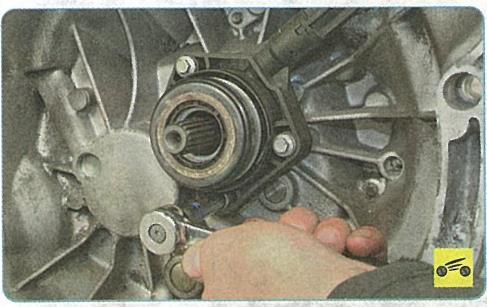

5. Demontujte tři šrouby zajišťující pracovní válec ke skříni spojky.

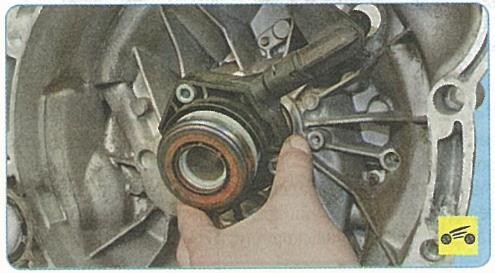

6. a vyjměte sestavu válce s vypínacím ložiskem spojky ze skříně spojky.

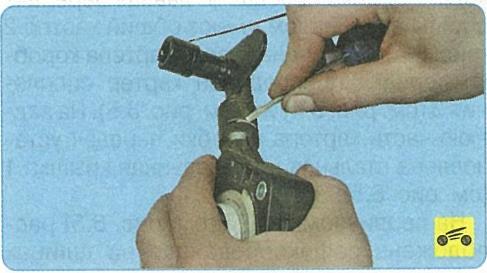

7. Vypáčte šroubovákem.

8. vyjměte držák hrotu.

9. a odpojte hrot od pracovního válce.

POZNÁMKA

Před montáží nové ložisko vyzkoušejte. Mělo by se snadno otáčet, bez zasekávání nebo hluku.

10. Namontujte sestavu vypínacího válce spojky s ložiskem v opačném pořadí demontáže. Utáhněte šrouby upevňující pracovní válec ke spojkové kartě momentem 10 N.m.
11. Namontujte převodovku.

12. Odstraňte vzduch z hydraulického pohonu uvolnění spojky.

Zdroj: Návod k obsluze, údržbě a opravám ve fotografiích, série „Oprava bez problémů“ Třetí Řím
