Jak odstranit zámek dveří u Škody Superb

1. Podrobnosti upevnění dveří a jejich hlavní části jsou uvedeny na odkazu. ilustrace.

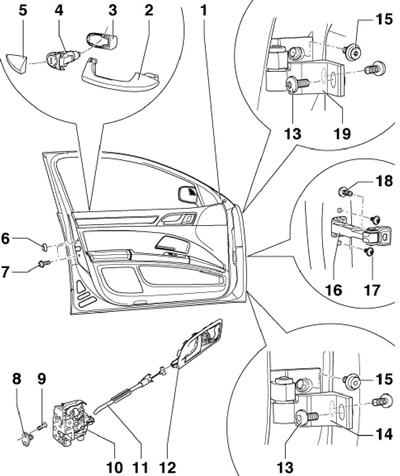

10.1a Upevňovací díly a hlavní prvky předních dveří
1 Dveře
2 Vnější rukojeť
3 Podpora
4 Cylindrická vložka zámku
5, 6 Zástrčka
7 šroub, 20 Nm
8 Zámek západky
9 šroub, 22 Nm
10 Hrad
11 Kabel
12 Vnitřní uvolňovací rukojeť
13 šroub, 25 Nm
14 Spodní smyčka
15 šroub, 40 Nm
16 Omezovač pohybu dveří
17 šroub, 9 Nm
18 šroub, 30 Nm
19 Horní smyčka

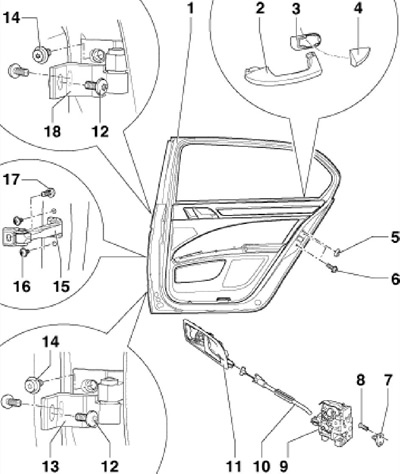

10.1b Upevňovací díly a hlavní prvky zadních dveří
1 Dveře
2 Vnější rukojeť
3 Podpora
4, 5 Zástrčka
6 šroub, 20 Nm
7 Zámek západky
8 šroub, 22 Nm
9 Vnitřní kabel
11 Vnitřní uvolňovací rukojeť
12 šroub, 25 Nm
13 Spodní smyčka
14 šroub, 40 Nm
15 Omezovač pohybu dveří
16 šroub, 9 Nm
17 šroub, 30 Nm
18 Horní závěs dveří

2. U modelů s bočními airbagy odpojte záporný kabel od baterie při zapnutém zapalování.

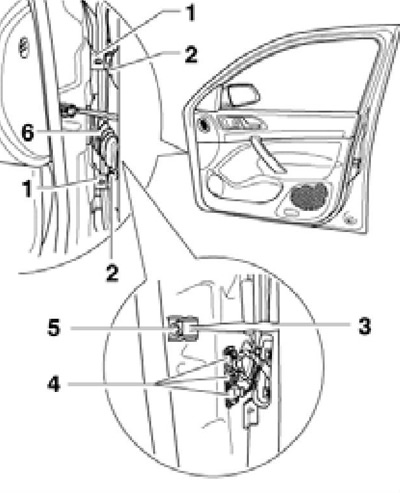

3. Vypněte zapalování. Odpojte zvlnění od sloupku A (6 na přiloženém obrázku), odpojte konektory (4), povolte matice (2) závěsů (1), odšroubujte šroub (5) omezovače (3) a zvedněte dveře nahoru.

10.3 Demontáž předních dvířek

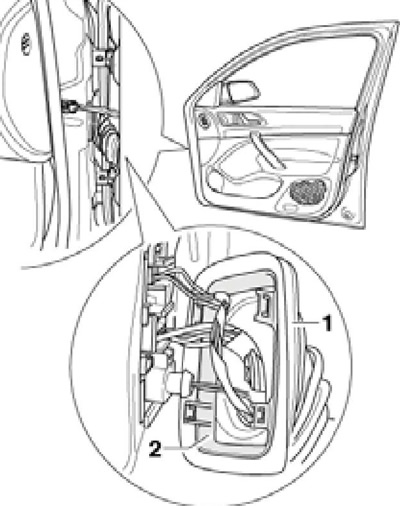

4. Instalace se provádí v opačném pořadí. Vyjměte držák (2 na přiloženém obrázku) zvlnění z A-sloupku, vložte jej do zvlnění (1) a nainstalujte držák s vlnkou do A-sloupku.

10.4 Montáž zvlnění

5. Pro správné nastavení dveří povolte upevňovací prvky jejich pantů (ke sloupku a ke dveřím) a otevřete dveře. Jiné způsoby nastavení (například vyrovnání dvířek nahoře) nejsou účinné (dveře při dalším tlaku opět spadnou). Dveře jsou správně seřízeny, pokud je mezi nimi a rámem rovnoměrná mezera po celém obvodu (viz Specifikace).

Elektrický motor stahování oken

6. Vypněte zapalování a sejměte obložení dveří (viz část B).

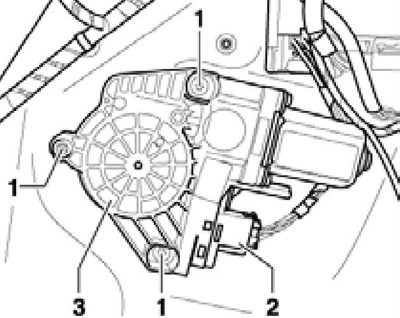

7. Odpojte konektor (2 na přiloženém obrázku), odšroubujte šrouby (1) a vyjměte elektromotor (2) zvedacího mechanismu okna z montážního držáku.

10.7 Upevnění motoru elektrického ovládání oken

8. Při montáži utáhněte šrouby momentem 2.9 Nm.

Sklo dveří

9. Demontujte obložení dveří (viz část B). Na zadních dveřích vyjměte držák sestavy.

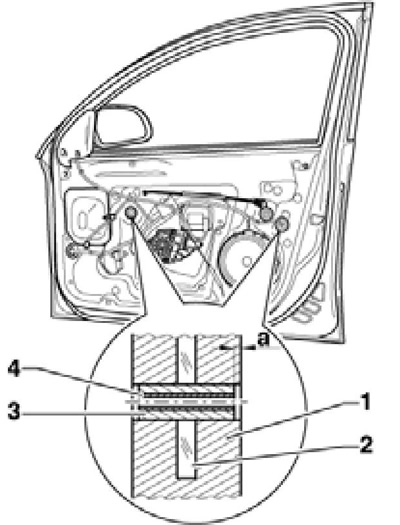

10. Sklopte sklo (1 na přiložených obrázcích) natolik, abyste měli přístup k distančnímu kolíku (3) a distančnímu pouzdru (4) skrz otvor dveří. Zajistěte sklo k rámu lepicí páskou, aby po odstranění distančních vložek nespadlo.

10.10a Sejmutí předního skla

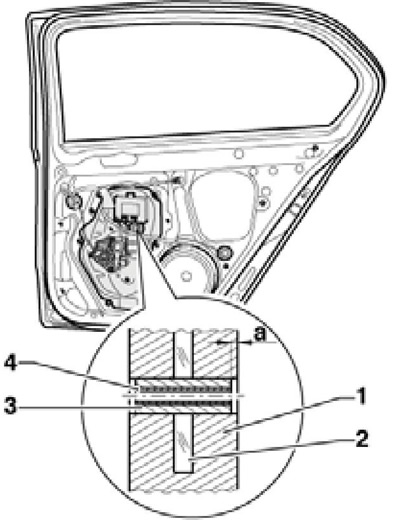

10.10b Demontáž zadního okna

11. Našroubujte šroub M5 o délce přibližně 70 mm do distančního kolíku a oddělte jej od distančního kolíku. Do distanční objímky našroubujte šroub M8 o délce přibližně 80 mm a sejměte objímku ze skla a jeho vedení. Při zašroubování šroubu nepoužívejte nadměrnou sílu, abyste zabránili pádu pouzdra do dveří.

12. Sklopte sklo, odstraňte vnitřní těsnění a vyjměte sklo z dvířek.

13. Instalace se provádí v opačném pořadí. Nainstalujte pouzdro a kolík do hloubky (a na obrázcích 10.10a-b) 0.75±0.2 mm.

Vnější obložení zadních dveří pro modely Station wagon

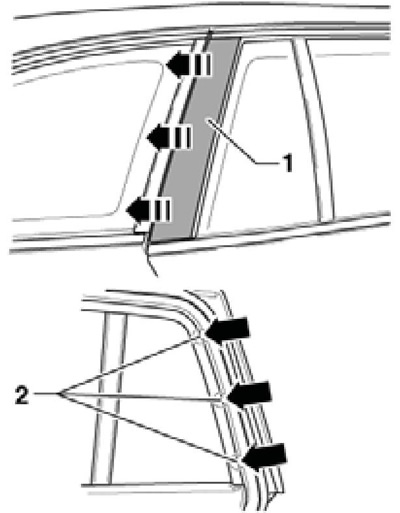

14. Oddělte těsnění dveří v oblasti šipek a vyjměte šrouby (2 na doprovodném obrázku). Potom mírně nadzvedněte vnější panel obložení (1) a zatlačte těsnění směrem dozadu (tečkované šipky).

10.14 Demontáž vnějšího obložení zadních dveří

15. Instalace se provádí v opačném pořadí. Utáhněte šrouby momentem 2 Nm.

Držák sestavy zadních dveří

Poznámka: Montážní držák se vyjme společně se zvedačem okna.

16. Vypněte zapalování a sejměte obložení dveří (viz část B).

17. Odpojte konektor řídicí jednotky pomocí jednoduchého zámku a demontujte motor elektrického ovládání oken (viz podkapitola výše).

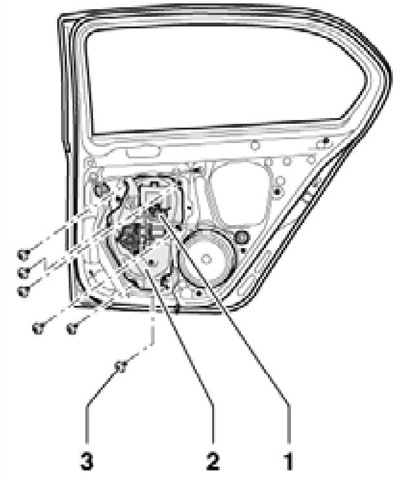

18. Odstraňte distanční kolík (1 na přiloženém obrázku) a připevněte sklo k rámu lepicí páskou. Odšroubujte šrouby (3) a vyjměte montážní držák (2) spolu s regulátorem okna.

10.18 Upevnění montážního držáku v zadních dveřích

19. Instalace se provádí v opačném pořadí. Utáhněte šrouby držáku sestavy momentem 10 Nm.

Montážní držák v předních dveřích

Poznámka: Montážní držák se vyjme společně se zvedačem okna.

20. Vypněte zapalování a sejměte obložení dveří (viz část B).

21. Odpojte konektor řídicí jednotky pomocí jednoduchého zámku a demontujte motor elektrického ovládání oken (viz podkapitola výše).

22. Odstraňte distanční kolíky (1 na přiloženém obrázku) a připevněte sklo k rámu lepicí páskou. Odšroubujte šrouby (4), odstraňte samolepicí záslepky (3), vyšroubujte šrouby (2) vodicích kanálů a sejměte montážní držák (2) spolu se zvedacím mechanismem okna.

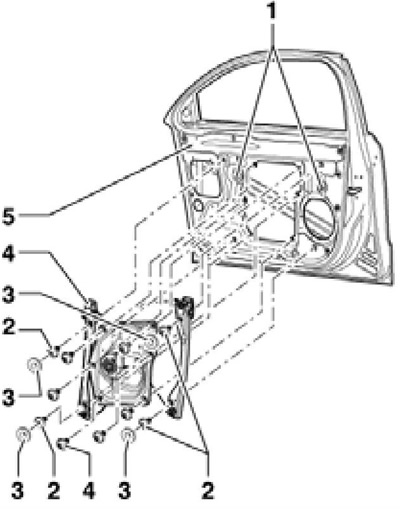

10.22 Upevnění montážního držáku v předních dveřích

23. Instalace se provádí v opačném pořadí. Utáhněte šrouby držáku sestavy a vodícího kanálu momentem 10 Nm.

Těsnění

24. Umístění těsnění je vyznačeno na rezistoru. ilustrace.

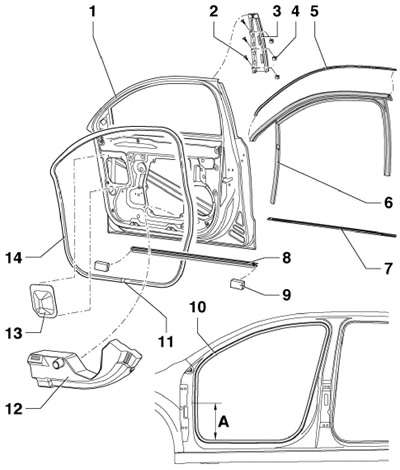

10.24a Těsnění předních dveří
1 Přední dveře
2 šroub, 2.5 Nm
3 Vnější obložení sloupku B
4 Matice pružiny
5 Překryvný proužek
6 Vodítko skla
7/8 Těsnění vnějšího/vnitřního kanálu
9 Zástrčka
10 Vnitřní těsnění, instalované od horního zaoblení
11 Spoj vnějšího těsnění
12 Tlumič
13 Ochranná fólie
14 Vnější těsnění
A Vzdálenost ode dna otvoru ke spoji těsnění 10 310 mm

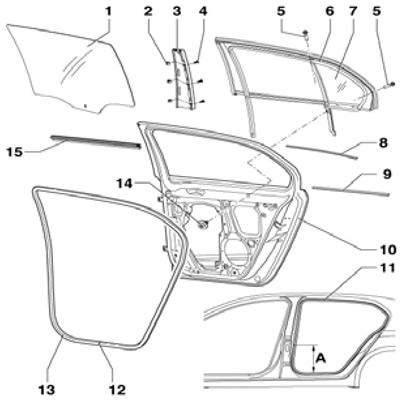

10.24a Těsnění zadních dveří
1 Sklo
2 Matice pružiny
3 Vnější obložení sloupku B
4 šroub, 2.5 Nm
5 šroub, 3 Nm
6 Těsnění
7 Trojúhelníkové okno
8/9 Horní/spodní páska
10 Dveře
11 Vnitřní těsnění, instalované od horního zaoblení
12 Spoj vnějšího těsnění
13 Vnější těsnění
14 šroub, 4 Nm
15 Utěsněte vnitřní kanál

Části odemykání a zamykání předních dveří

25. Na kontaktu jsou uvedeny upevňovací prvky pro odemykání a zamykání dveří řidiče. ilustrace. Chcete-li vyjmout držák (1), odstraňte montážní držák (viz odpovídající podkapitola výše), kování (5), vložku zámku a vnější kliku. Poté vyhákněte kabel a vyjměte šroub (7).

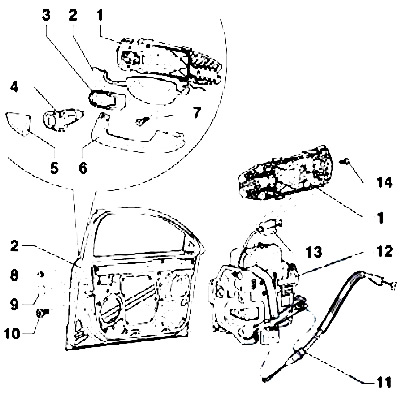

10.25 Upevňovací díly pro odemykání a zamykání dveří řidiče
1 Držák
2 Přední dveře
3 Podpora
4 Cylindrická vložka zámku
5 Překrytí; lze uvolnit pouze na dveřích řidiče; na pravých předních dveřích se vyjímá stejným způsobem jako u zadních dveří
6 Vnější rukojeť
7 šroub, 1.7 Nm
8, 9 Zástrčka
10 šroub, 20 Nm
11 Vnitřní kabel
12 Hrad
13 Vnější kabel
14 šroub, 2.2 Nm

26. Chcete-li vyjmout cylindrickou vložku zámku, vyhákněte obložení (5 na obrázku 10.25), vložte klíč do zámku (1 na doprovodném obrázku), povolte závoru (3) asi o tři otáčky, zatlačte na ni pro uvolnění zámku, a poté jej zcela vyšroubujte. Povolte závoru (2) natolik, aby bylo možné vložku zámku vytlačit ze dveří (otočte klíčem v zámku přibližně o 90°).

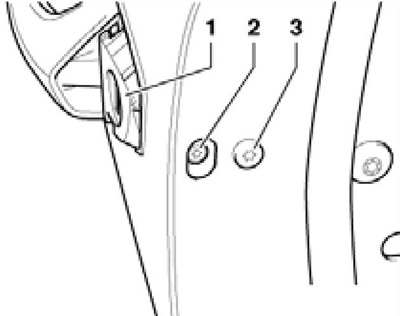

10.26 Upevňovací šrouby cylindrické vložky

27. Chcete-li sejmout vnější rukojeť, vyjměte válcovou vložku zámku (viz odstavec 26) a posuňte rukojeť směrem k otvoru zámku, dokud jazýček na rukojeti nevypadne z držáku. Nakloňte rukojeť a vyjměte ji ze dveří.

28. Chcete-li odstranit zámek, odstraňte vnitřní obložení dveří (viz část B), odstraňte šrouby (9 na obrázku 10.25), odpojte konektor reproduktoru, vyvrtejte jeho nýty a vyjměte reproduktor. Poté oddělte vnitřní a vnější kabel a odstraňte zámek.

Části odemykání a zamykání zadních dveří

29. Na kontaktu jsou uvedeny upevňovací prvky pro odemykání a zamykání dveří řidiče. ilustrace. Další odkazy v této podčásti se vztahují k tomuto obrázku.

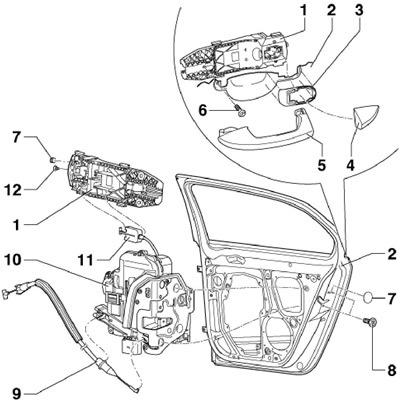

10.29 Upevňovací díly pro odemykání a zamykání zadních dveří
1 Držák
2 Zadní dveře
3 Podpora
4 Překrytí
5 Vnější rukojeť
6 šroub, 1 Nm
7 Zástrčka
8 šroub, 20 Nm
9 Vnitřní kabel
10 Hrad
11 Vnější kabel
12 Zamkněte

30. Chcete-li vyjmout držák (1), odstraňte montážní držák (viz odpovídající podkapitola výše), obložení (4) a vnější rukojeť. Poté vyhákněte kabel a vyjměte šroub (6).

31. Chcete-li sejmout kryt (4), sejměte zátku (7), do vzniklého otvoru vložte svařovací elektrodu dlouhou alespoň 110 mm s koncem ohnutým o 4 mm až na doraz a stiskněte zámek (12) o 5 mm .

32. Chcete-li sejmout vnější rukojeť, sejměte kryt (4) a posuňte rukojeť směrem k otvoru zámku, dokud jazýček na rukojeti nevypadne z držáku. Nakloňte rukojeť a vyjměte ji ze dveří.

33. Chcete-li zámek odstranit, odstraňte vnitřní obložení dveří (viz část B), demontujte šrouby (8) a oddělte vnitřní a vnější kabely.

Demontáž dveřního panelu SKODA Superb MK2

Od Hashem_Mehyar Sledujte

O: Mechatronický inženýr se závislostí na znalostech. Více o Hashem_Mehyar »

Tento návod je zaměřen na pomoc majitelům Škody superb mk2, jako jsem já, kteří měli potíže s demontáží dveřního panelu.

Krok 1: Odkrytí šroubů

– Panel okenních spínačů je přivařen k horní části rukojeti a rukojeť by měla být zcela odstraněna vypáčením nahoru pomocí široké ploché hlavy, nejlépe bez ostrých hran, protože guma je trochu slabá. a druhý obrázek ukazuje umístění klipů (žlutavě nazelenalá barva).

-Konektor panelu spínačů oken se odstraní vytažením modrého zámku a vytažením směrem ven.

-Konektor spínače zrcátek je nepříjemné vyjímat ručně, lze jej však snadno vyjmout vložením ploché hlavy mezi kryt konektoru a zástrčku, zatlačením a otočením.

Za rukojetí jsou ukryty dva šrouby T-25.

2-Sejmutí krytu výškového reproduktoru:

– Kryt se odstraní vložením ploché hlavy a mírným otočením, aby se uvolnily spony.

– Kolébkové tlačítko zámků dveří je vyjmuto podobně jako spínač zrcátek, ale lze jej snadno vyjmout rukou

Jeden šroub T-15 je skrytý za rukojetí.

3- Dveře mají také dva viditelné šrouby T-15 na spodní straně.

Panel nyní nemá žádné šrouby, které by jej spojovaly s dveřmi.

Krok 2: Odstranění panelu

-Panel se nyní musí vypáčit ze dveří pomocí široké ploché hlavy (plast je lepší, aby nepoškrábal barvu), začněte odspodu a postupujte po stranách panelu. (Umístění upevňovacích prvků je vidět na obrázku)

-Po uvolnění panelu je vytažen nahoru a ven.

v tomto kroku se guma okna a vrchní kožená část panelu o sebe třou a bude to vypadat, jako by byl panel stále něčím připevněn, opatrné páčení by tento problém mělo odstranit

Panel má pět kabelů, které zabraňují vytažení panelu dále od dveří:

Bovdenové lanko 1-dveřové kliky a vyjímá se odjištěním spony a zatažením doleva (při pohledu shora).

Konektor LED 2-dveřové kliky a vyjme se zatlačením kovového kolíku dovnitř a vytažením konektoru ven.

LED lze také snadno sejmout s pouzdrem z kliky dveří (může se samovolně sundat), ale opětovné připevnění při opětovné montáži panelu je PITA.

Konektor 3-tweeteru a vyjímá se zmáčknutím pravého palce a ukazováčku a vytažením konektoru levou rukou.

Indikátor LED 4-Security se odstraní vložením ploché hlavy a otočením, zvednutím západky zajišťující konektor a vytažením zástrčky.

Zástrčka 4-loužového světla se vyjímá podobně jako konektor výškových reproduktorů.

(práce dvou mužů nebo použití něčeho na udržení panelu vysoko, dokud nebudou zástrčky odstraněny, by hodně pomohlo)

Krok 3: Opětovná montáž

Opětovné sestavení je do značné míry kopírováním kroků, ale věnujte pozornost:

-Skutečnost, že panel má nahoře háčky, které se zachytí na krytu za zrcadlem.

-Vylovit konektory rukojeti před připevněním panelu je nezbytné, protože se tam ztratí.

(designéři to udělali jednoduše, což se mi líbilo :D)

— Reproduktor je obrovský a panel má spoustu (krásně navržených) upevňovacích prvků, které čekají, až do něj strčíte.

— Rukojeť má kolíky pro vyrovnání a zajištění, mechanici předchozího vlastníka se ujistili, že je všechny rukám, při zatlačování zpět na místo opatrně.
