Příklad montáže tažného zařízení na Škoda Octavia A5
Domov / Příklad montáže tažného zařízení na Škoda Octavia A5

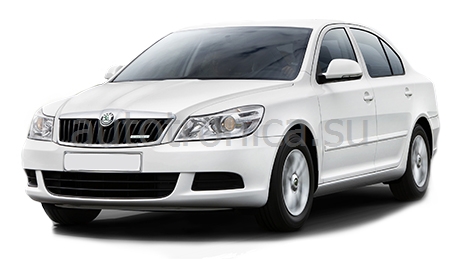

Skvělé česko-německé auto potřebuje tažné zařízení.

No, motor o objemu 1,6 litru snadno „táhne“ lehký přívěs jak do kopce, tak i předjíždění. Možná.

Takže, začněme. Pro instalaci nosníku závěsu přívěsu budeme muset demontovat zadní nárazník

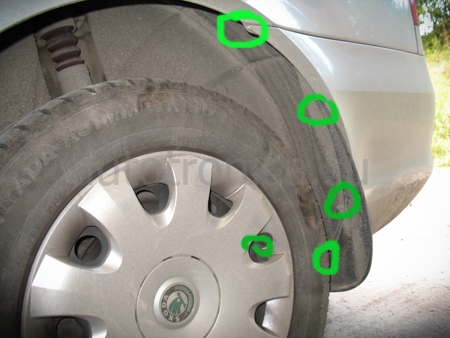

Začínáme šrouby Torx20 v obloucích, po pěti kusech:

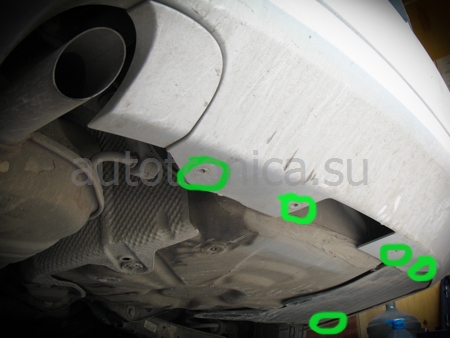

Stejné šrouby na spodní rovině:

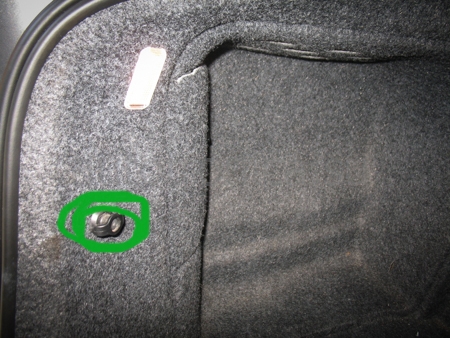

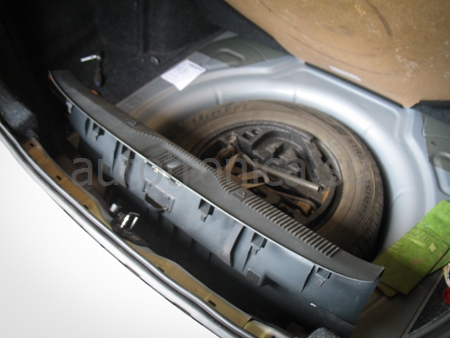

Dále ze strany kufru odstraníme ozdobnou lištu, pro kterou jsme odšroubovali háky pro zajištění nákladu (Torx15):

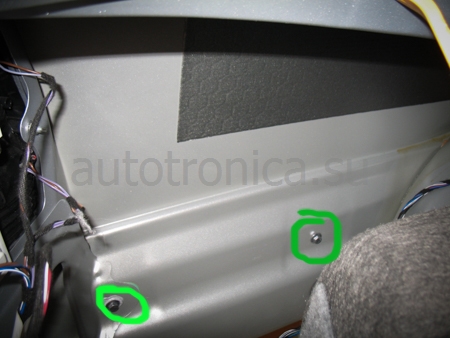

A pomocí montážní špachtle demontujeme plastový kryt (sponky + 2 matice dole):

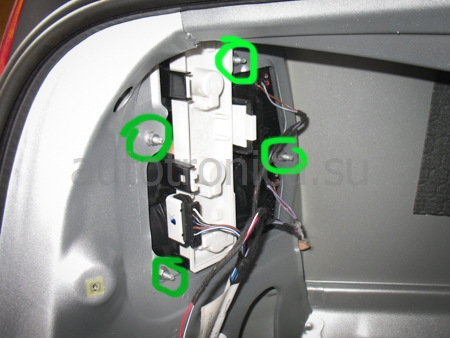

Dále odšroubujte světla, každé se 4 maticemi

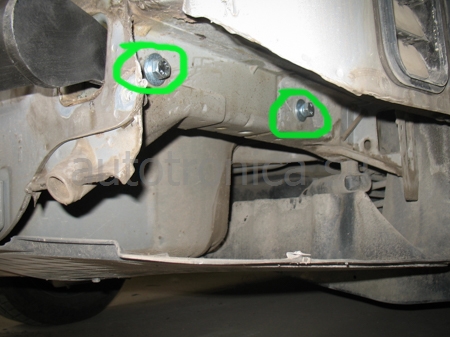

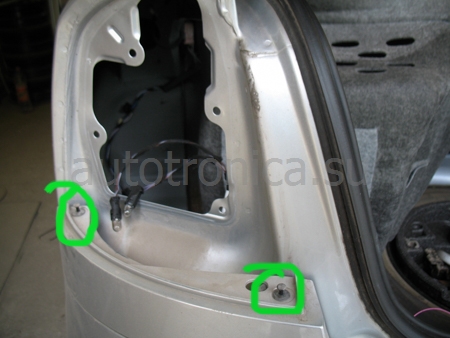

Pod světly v rovině strany odšroubujte 2 šrouby na každé straně upevnění „uší“ nárazníku:

Pod lucernami vyjmeme 2 složité písty:

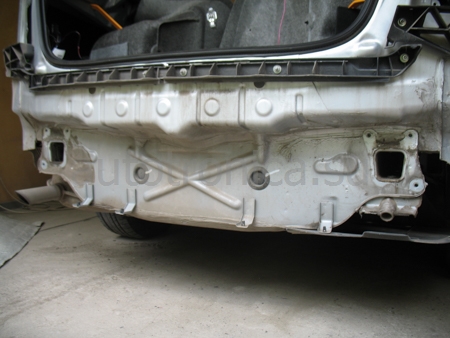

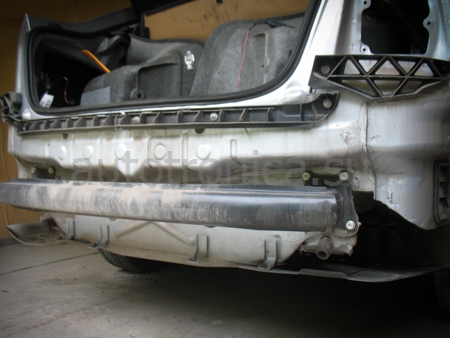

Opatrně s asistentem posuneme nárazník zpět a získáme tento pohled:

Demontujeme standardní vložku nárazníku, již nebude potřeba:

Vložíme nosník závěsu přívěsu do podélníků, použijeme připevněné upevňovací prvky – každý dva šrouby: na pravé straně

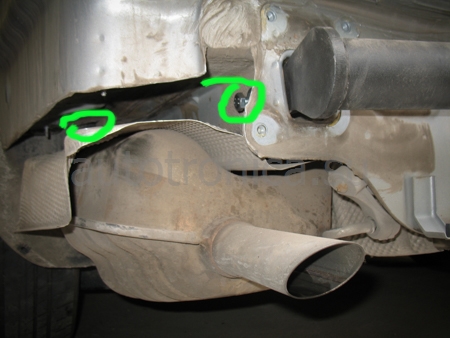

— a vlevo (nejprve sklopte tlumič výfuku a uvolněte desku tepelné ochrany):

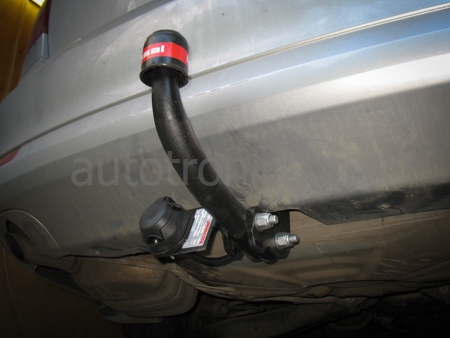

Dále vložíme objímku a kouli háku na místo a zatáhneme všechny upevňovací prvky silou uvedenou v pokynech. Nasadili jsme nárazník na místo a znovu jej smontovali v opačném pořadí. Na tomto voze byl výřez v nárazníku namontován již při výrobě. Pohled zespoda:

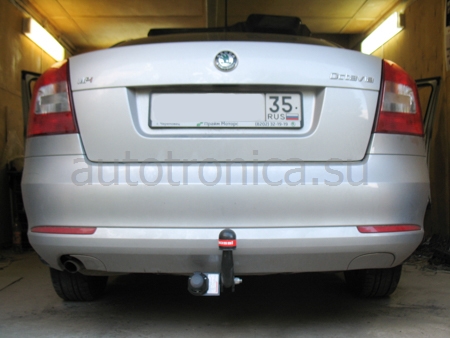

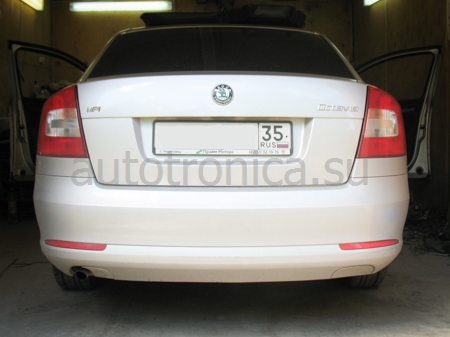

A typický pohled zezadu:

Jako většina vozů Škoda má i tento model vysoký stupeň autodiagnostiky elektrického vybavení a mazaný signální systém, který nám neumožňuje připojit elektriku přívěsu běžnou metodou „shora“. Bezesporu je nutné vypnout veškerou světelnou signalizaci přes koordinační blok, což bylo provedeno dle schématu přiloženého k bloku.

Připomeňme, že veškeré práce na montáži přídavných zařízení v naší společnosti jsou CERTIFIKOVANÉ, takže majitelé nových vozů se nemusí starat o zachování dealerské záruky na vůz.

Спасибо за внимание!

PS Proč ještě potřebujete tažné zařízení, podívejte se sem?

V případě dotazů ohledně nákupu a montáže tažných zařízení a koordinačních bloků kontaktujte:

Čerepovec, sv. Lyubetskaya, 28, společnost AUTOTRONIKA.

Тел. +7 (8202) 60-99-30, 8-921-134-02-11

Předmět: Tažné zařízení. Samoinstalace.

Tažné zařízení. Samoinstalace.

Nyní je potřeba namontovat tažné zařízení a zakoupit přívěs.
Jak roste velikost kmene, roste i touha „strčit se do neschopenky“.
Obecně platí, že situace, kdy si manželka chce vzít „VŠECHNY ŠATY A KOSMETIKU“ a dvě děti „VŠECHNY HRAČKY“, je mnohým známá a nelze ji popsat))

Mám Octavii A7 Ambition bez přípravy na přívěs.

Chci si sám namontovat tažné zařízení a připojit. Prosím o vaši pomoc.
Radit, podat zprávu:
– jaké tažné zařízení je lepší vzít,
— které dráty by měly být kde položeny,
– jak zakódovat tento Vagovský počítač.

Jen je neodkazujme na překupníky, řemeslníky atp. Pokud nemáte co říct, mlčte. Mějte na paměti, že osoba se rozhodla pomalu instalovat, připojovat atd. VLASTNĚ. upoutávka. Ale protože Ještě jsem to nikdy nedělal, proto vás žádám o radu. RADY, nikoli „zpráva pánům atd.

Naposledy upravil starý věřící; 05.04.2015 ve 12:45 hodin.

05.04.2015, 10:21 #2

Profesní registrace 09.05.2014/XNUMX/XNUMX Adresa Doněcká oblast, Gorlovka Auto
Model A7 Rok výroby 2013 Motor 1,8 Color Topaz Messages 255

Odnímatelné? tažné zařízení (art. 5E0092155)
Elektrická sada? s 13ti póly? zásuvky?
pro auta? žádná série? noi? příprava pro tažné zařízení (art. 5E0055316A)
pro auta? ze série?noi? příprava? pro tažné zařízení (art. 5E0055316)

05.04.2015, 12:33 #3

Registrace supermoderátora 12.11.2011 Adresa Suomi Auto
Model Volvo S60 Rok výroby 2011 Motor 2,0 D3 Barva chameleon blue Zprávy 7,429 XNUMX

pro začátek se podívejte sem https://www.youtube.com/watch?v=mrHHdbobSmI, rapid, ale vše je podobné.
Který si vzít – rozhodněte se sami. jsou všichni stejní. rozdíl je v odstranění háčku (bude to lepší, protože nemusíte neustále chytat díry háčkem, taková vlastnost existuje) nebo pokud nemáte peníze, vezměte si neodnímatelný. A není potřeba 13pinová zásuvka, stačí 7.
pro připojení – sada obsahuje návod. Všechno je přes čipy. Také si nejsem jistý, zda drát jde do bloku nebo do předchozího.
Myslím, že můžete aktivovat Vasyu, položky o přívěsu se objevily ve 3 nebo 4 blocích, přesně v 03, 17, 9. Stačí zkontrolovat dlouhá pole kódování a podívat se na úpravy.

starému věřícímu se to líbí.
05.04.2015, 12:50 #4

Profesní registrace 09.05.2014/XNUMX/XNUMX Adresa Doněcká oblast, Gorlovka Auto
Model A7 Rok výroby 2013 Motor 1,8 Color Topaz Messages 255

Zpráva od Vladimír.fin

A není potřeba 13pinová zásuvka, stačí 7.
zbylých 6 prostě není potřeba vůbec nebo je potřeba, ale jejich funkce lze zanedbat?

Zpráva od Vladimír.fin

pro připojení – sada obsahuje návod. Všechno je přes čipy.
Pokud má někdo takový návod na A7, podělte se

Zpráva od Vladimír.fin

Také si nejsem jistý, zda drát jde do bloku nebo do předchozího.
S největší pravděpodobností to bude v návodu, ale co když to už někdo vytáhl – podělte se o zkušenosti jak a kde?

Zpráva od Vladimír.fin

Myslím, že můžete aktivovat Vasyu, položky o přívěsu se objevily ve 3 nebo 4 blocích, přesně v 03, 17, 9. Stačí zkontrolovat dlouhá pole kódování a podívat se na úpravy.

Chlapi, odborníci na Vasyu, přidejte prosím podrobnosti.

05.04.2015, 12:58 #5

Registrace supermoderátora 12.11.2011 Adresa Suomi Auto
Model Volvo S60 Rok výroby 2011 Motor 2,0 D3 Barva chameleon blue Zprávy 7,429 XNUMX

Zpráva od starý věřící

zbylých 6 prostě není potřeba vůbec nebo je potřeba, ale jejich funkce lze zanedbat?

Pokud má někdo takový návod na A7, podělte se

S největší pravděpodobností to bude v návodu, ale co když to už někdo vytáhl – podělte se o zkušenosti jak a kde?

Chlapi, odborníci na Vasyu, přidejte prosím podrobnosti.

na 13pinový pak potřebuješ adaptér, na přívěsu máš myslím běžnou zásuvku. 13kolíkový obvykle v Evropě, pro obytné přívěsy.
Návod k instalaci je přímo v přívěsu. Viděl jsem to v Bosalovi a někde jinde.
a pokud jde o kódování, stačí se podívat na každý blok, zda není tažený.
Ještě to musím nainstalovat brácho, takže mě tato problematika také zajímá.
dobré stránky http://farcop.ru/ a http://farcop.rf/

05.04.2015, 15:18 #6

Pravidelná registrace 08.07.2013 Adresa Petrohrad Auto
Model Škoda Octavia A7 Rok výroby 2017 Motor 1,8 DSG Barva Bílá Zprávy 735

Ohledně instalace konektoru jsem našel pouze ze sedmého Golfu:
http://xn--80aumecw.xn--p1ai/pdf/12500584.pdf

Na Disku je také osoba, která nainstalovala původní tažné zařízení:
http://www.drive2.ru/l/3019139/
Můžete se ho zeptat na spojovací část.

To se líbí Vladimirovi.finovi, Nikalafovi a starému věřícímu.

Historie předchozího vozu.
A7, Style, bílá, 1,8 DSG, pakety: WRE, PH5, černá střecha a černé kryty zrcátek.
Vlastním ho od 25.05.17

05.04.2015, 23:22 #7

Pravidelná registrace 07.03.2014/XNUMX/XNUMX Adresa Rusko/SPB Auto
Model Octavia Rok výroby 2014 Motor 1.4 Barva 9P9P Zprávy 551

Nainstaloval jsem si to sám. Mám stodolu. Hlavním problémem bylo odstranit a namontovat obložení kufru, aniž by se něco rozbilo.
„Příprava na tažné zařízení“ spočívá v přítomnosti nebo nepřítomnosti kabeláže v levém výklenku kufru. V souladu s tím, pokud je auto připraveno, pak veškerá elektrická práce spočívá v zacvaknutí konektorů do tohoto výklenku. Pokud není vůz připraven, budete muset vytáhnout dráty podél levého prahu k palubní desce, odstranit obložení levé nohy řidiče, koncový kryt palubní desky, odpojit kolíky od mozků a vytáhnout pojistkovou skříňku.
Koupil jsem tažné zařízení ze skodadop.com. Sada obsahuje návod jako v příspěvku výše, ale pro Octavii se dvěma možnostmi (s/bez přípravy).
Moje auto bylo nepřipravené, tzn. Táhnul jsem podél prahu. Nemusel jsem vůbec kódovat, nevím proč. Při zapojení elektriky tažného zařízení a zařazení zpátečky se zadní parkovací senzory rozsvítí šedě a každé 2-3 sekundy se ozve rytmické skřípání. Veškeré osvětlení přívěsu funguje. K čemu je ještě kódování potřeba, nevím.
Můj osobní názor je, že pokud jste se nikdy předtím nezabývali elektrickými systémy automobilu (kroucení, krimpování konektorů, pokládání kabelů), nedoporučuji Udělej si sám.
UPD ano, zapomněl jsem dodatže pokud si koupíte elektrostavbu od skodadop, tak sada bude obsahovat vše potřebné – pro variantu s přípravou i pro variantu bez. To znamená, že nebudete muset nic dokupovat/objednávat (pokud samozřejmě nezlomíte kolíky během instalace).
