Jak odstranit ochranu rozvodového řemene na Škoda Octavia Tour

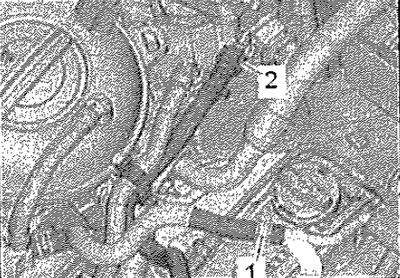

Studený motor. Uvolněte zbytkový tlak v chladicím systému krátkým otevřením uzávěru -šipka- na vyrovnávací nádržce chladicí kapaliny. Odstraňte kryt motoru. Otevřete svorku -1-, vyjměte hadici chladicí kapaliny a zatlačte ji doprava. Stiskněte uvolňovací tlačítka na hadici -2- k adsorbéru, odpojte hadici a odložte ji stranou. Demontujte řídicí ventil vačkového hřídele 1 -N205- a řídicí ventil výfukového vačkového hřídele 1 -N318-.

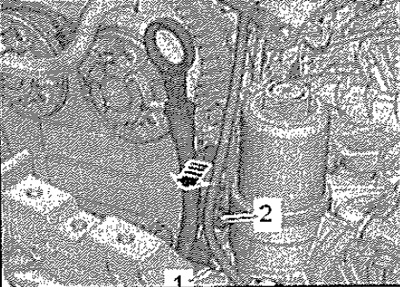

Vyšroubovat šroub -1-. Uvolněte vodicí trubku měrky oleje z jejího uložení na horní skříni rozvodového řetězu -šipka-. Poz. -2- lze ignorovat.

Vyšroubovat šrouby -1 až 6- sejmout horní kryt rozvodového řetězu. V případě potřeby vyšroubujte šrouby -3, 5-.

Instalace

Instalujte v opačném pořadí. Vyměňte O-kroužky.

Pozornost! Nebezpečí ucpání mazacího systému zbytky těsnicího prostředku. Zakryjte otevřenou část olejové vany čistým hadrem.

Odstraňte zbývající těsnicí prostředek z víka ložiska. Očistěte dosedací plochy od oleje a tuku.

Poznámka: Těsnicí hmota nesmí být prošlá (viz datum expirace).

Odřízněte špičku trubky tmelem podél přední značky (průměr otvoru je asi 1,5 mm),

Pozornost! Nebezpečí ucpání mazacího systému přebytečným těsnicím prostředkem. Pás tmelu by neměl být silnější, než je uvedeno.

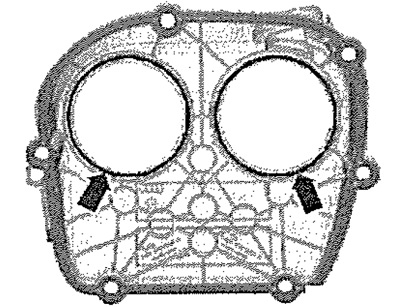

Naneste proužek tmelu na čisté dosedací plochy -šipky-, jak je znázorněno na obrázku. Tloušťka pásku tmelu: 2 mm.

Poznámka: Horní kryt rozvodového řetězu musí být namontován do 5 minut po nanesení tmelu.

Namontujte horní kryt rozvodového řetězu.

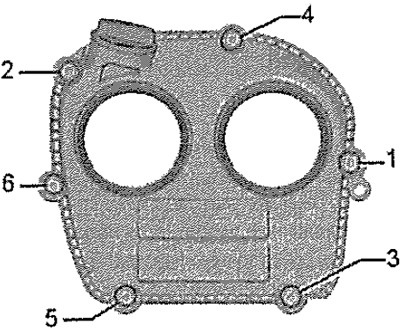

Sled utahování šroubů zajišťujících horní kryt rozvodového řetězu

Utáhněte šrouby -1 až 6- v uvedeném pořadí. Utáhněte šrouby momentem 9 Nm. Namontujte řídicí ventil vačkového hřídele 1 -N205- a řídicí ventil vačkového hřídele výfuku 1 -N318-.

Výměna rozvodového řemene pro Škoda Octavia Tour

Každých 60.000 XNUMX km je nutné u Škody Octavia Tour vyměnit rozvodový řemen. V tomto materiálu budeme zvažovat postupný proces změny prvků mechanismu distribuce plynu vizuálně pomocí fotografických pokynů.

Proces výměny

Vzhledem k tomu, že náklady na výměnu rozvodového řemene na jakémkoli voze jsou vysoké, většina automobilových nadšenců se o to snaží sami, jako příklad uvádějí Škoda Octavia Tour. Podívejme se na postup krok za krokem:

Otevřete kapotu a sejměte horní ochranný kryt pohonné jednotky.

Dále musíte odstranit přívodní potrubí vzduchu.

Pak chceme přední pravou stranu auta a sundat kolo, stejně jako vložku blatníku.

Pro další operace je nutné odstranit spodní přívod vzduchu.

Otáčíme napínacím mechanismem, abychom uvolnili napětí na řemenu pohonu příslušenství.

Demontujeme pomocný hnací řemen.

Odšroubujte a vyjměte řemenici klikového hřídele.

Demontujte pravou podpěru napájecí jednotky.

Odepněte a sejměte horní ochranný kryt rozvodu.

Je také nutné odšroubovat upevňovací šrouby a sejmout spodní ozdobný kryt.

Opravujeme klikový hřídel a vačkový hřídel proti otáčení.

Odšroubujte upevnění a vyjměte napínací kladku rozvodového řemene.

Odšroubujte a vyjměte 2 napínací kladky.

Demontujte rozvodový řemen. Provádíme zpětnou montáž.

Výběr časovací sady

Jak ukazuje praxe, většina motoristů si vybírá sady rozvodových řemenů, a proto má svá vlastní katalogová čísla.
