Jak demontovat spojku Haldex Haldex IV Škoda

1. Podrobnosti o instalaci spojky Haldex jsou uvedeny na kontaktu. ilustrace.

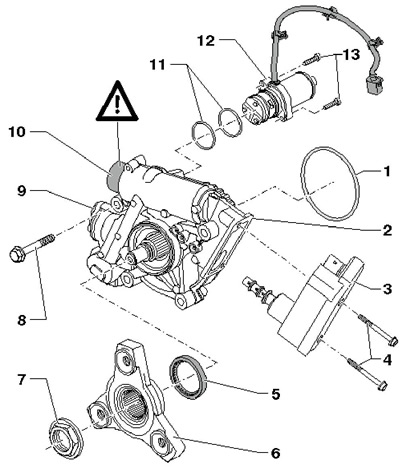

11.1 Podrobnosti o instalaci spojky Haldex
1 O-kroužek mezi spojkou a zadním rozvodem, musí být vyměněn
2 Těleso spojky Haldex
3 Řídicí jednotka pohonu všech kol „J492“
4 šroubů, 6 Nm
5 Těsnění příruby 6
6 Příruba kardanového hřídele
Matice 7, 210 Nm, k výměně, namontována s upevňovacím tmelem D000 600
8 šroubů pro upevnění spojky 2 na zadní rozvodovku, 4 ks., 50 Nm
9 Kryt pouzdra filtru
10 Kryt tlakového zásobníku
Je nutné vyměnit 11 O-kroužků čerpadla 12, průměr 34 mm
12 Čerpadlo “V181” Haldex spojky Šrouby, 6 Nm

2. Zvedněte vůz a postavte jej na spolehlivé podpěry.

3. Odpojte výfukový systém na dvojité svorce a sejměte držák výfukového systému z pomocného rámu. Svažte výfukovou trubku tak, aby se její pružná část neohnula o více než 10°. Vyjměte zadní výfukový systém z dvojité svorky.

4. Odstraňte tepelný štít pod kardanovým hřídelem a vyšroubujte šrouby (viz obrázek 7.11) jeho mezilehlého ložiska přibližně o 4 otáčky.

5. Odstraňte kyvnou podpěru z převodovky odšroubováním šroubů (B a C na obrázku 5.20 v kapitole 6).

6. Ujistěte se, že na disketě hnacího hřídele a na přírubě spojky Haldex jsou barevné značky (viz obrázek 7.9). V případě potřeby použijte tyto značky.

7. Odstraňte šrouby zajišťující kardanový hřídel k přírubě spojky Haldex (viz obrázek 7.10).

8. Spolu s asistentem zatlačte pohonnou jednotku dopředu (šipka na přiloženém obrázku) a vložte vhodný dřevěný blok (A) o tloušťce přibližně 50 mm mezi pomocný rám (B) a převodovku (C). Současně sejměte kardanový hřídel ze středícího čepu příruby spojky Haldex ve vodorovném směru, aby nedošlo k poškození těsnění (viz obrázek 5.21 kapitoly 6) v přírubách kardanového hřídele.

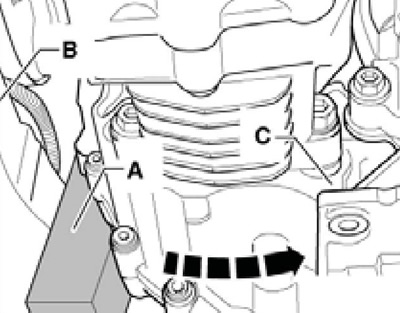

11.8 Instalace bloku mezi převodovku a pomocný rám

9. Připevněte kardanový hřídel (A na přiloženém obrázku) k zavěšení (B) výfukového systému.

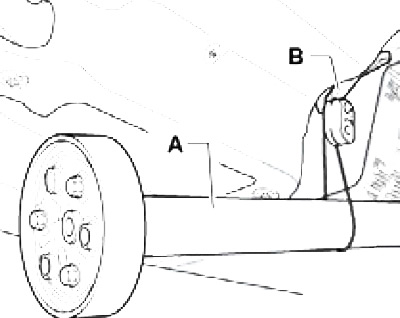

11.9 Upevnění kardanové hřídele

10. Odpojte konektor (2 na obrázku 9.3).

11. Pod spojku Haldex umístěte misku pro zachycení tekutiny.

12. Odstraňte plnicí zátku (A na obrázku 4.41 d kapitoly 1), odstraňte vypouštěcí zátku (B) a vypusťte kapalinu spojky Haldex. Utáhněte novou zátku s novým těsněním na 30 Nm.

13. Demontujte šrouby (viz doprovodný obrázek) a sejměte spojku Haldex ze zadního koncového převodu.

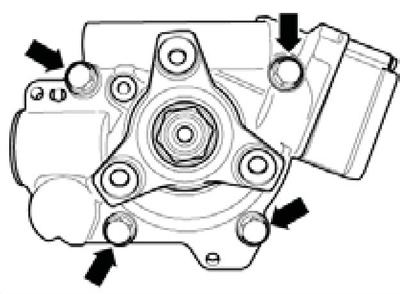

11.13 Spojkové šrouby Haldex

14. Vyměňte O-kroužek (viz doprovodný obrázek). Při instalaci jej namažte spojovací kapalinou Haldex.

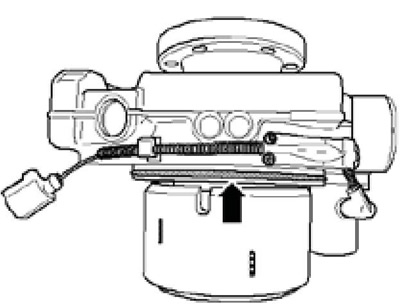

11.14 O-kroužek

15. Instalace se provádí v opačném pořadí. Při spojování spojky se zadním koncovým převodem můžete použít vodicí čepy; V případě potřeby otáčejte přírubou spojky, dokud nebude zarovnána se zadním koncovým převodem. Utáhněte spojovací šrouby Haldex na 50 Nm.

16. Nakonec naplňte spojku Haldex hydraulickou kapalinou (viz část 4 kapitoly 1).

Výměna oleje filtru Haldex | propláchnutí síta čerpadla

No, pokud ano! – Někdo se to dozvěděl náhodou (od kamarádů nebo známých), někomu to řekli v autoklubu (kde je teď o Haldexu spousta užitečných informací) a někdo k tomu musel dospět drahými opravami. což možná se to nestalo! – Doslova včera, kdy článek ještě nevyšel, jsme na voze klienta objevili chyby ohledně této spojky (auto není ani 2 roky staré, najeto 25000 XNUMX km – dobře, že to bylo včas! Záruka by měla za týden vypršely. Výsledek – výměna spojky v záruce Zvládli jsme to) Na internetu je spousta informací, nicméně pokud tento článek někomu ušetří slušnou částku, tak jsme to nepsali. marný)) Haldex

Bohužel se stále najdou zákazníci, kteří si neuvědomují, že ve spojce je olejový filtr, o kterém nikdo neví (v uvozovkách), včetně prodejců! Navíc existují klienti, kteří nevědí, že v „pohonu všech kol“ obecně potřebují vyměnit „nějaký“ olej) – Tento článek je pro vás. Haldex

Co je to spojka Haldex? – Jedná se o zařízení, které přenáší točivý moment (hnací sílu) na zadní kola vašeho vozu. Existuje několik typů (generací) spojek. Nejnovější je pátá generace. Spojku 4. generace budeme považovat za nejběžnější mezi našimi klienty. Haldex

Co potřebujete, abyste prodloužili jeho životnost a vyhnuli se drahým opravám? Haldex

• Výměna oleje minimálně každých 60000 XNUMX km (častěji je lepší)
• Ve stejném intervalu vyměňujte olejový filtr
• Propláchnutí sítka spojkového čerpadla (volitelné)

Samozřejmě, pokud řídíte auto, jak se říká, „hlavou i rameny“ a dokonce i v nesjízdných terénních podmínkách, nezaručí to, že se zachráníte před poruchou jednotky, ale zvýší se životnost a prodloužit život – to je jisté. A jistě vás ušetří problémů se spojkou při směšných kilometrech, pokud prakticky vůbec nevyjíždíte mimo asfalt. Haldex

Proces údržby je popsán níže, jaké operace je třeba provést: Haldex

• Odšroubujte šrouby krytu olejového filtru;
• Spusťte čerpadlo spojky a vytvořte provozní tlak v systému, který pomůže vytáhnout plastovou manžetu s těsněním;
• Vytáhněte plastovou průchodku s těsněním, nechte vytéct trochu oleje;
• Vyjměte olejový filtr;
• Odšroubujte vypouštěcí zátku a vypusťte olej ze spojky;
• Vyměňte pryžový o-kroužek ze sady za nový filtr s krytem (zde je důležitý jeden bod – protože tento filtr není oficiálně dodáván – zákazníci si díl zpravidla kupují sami pod značkou VOLVO a přinášejí to s nimi, protože najít tuto sadu vyrobenou VAG není v Rusku oficiálně možné, takže v této sadě má plastové pouzdro jiné rozměry a jeden těsnicí kroužek, místo dvou původních, takže staré pouzdro zůstává těsnící kroužek z nového je přestavěn o něco níže;
• Nový filtr a stará průchodka s novým těsnicím kroužkem jsou instalovány na místě, utáhneme vypouštěcí zátku;
• Odšroubujeme čerpadlo, umyjeme síto čerpadla čističem, namontujeme sadu nových originálních o-kroužků, abychom v budoucnu eliminovali možné úniky oleje v důsledku starých kroužků, namontujeme čerpadlo na místo, dotáhneme upevňovací šrouby (*tato operace s mytí obrazovky se provádí dodatečně, na žádost klienta) ;
• Doplníme olej, odvzdušníme systém, poté doplníme – znovu pumpujeme – a znovu dolijeme, pokud se nám podruhé podaří přidat větší množství oleje – cyklus se znovu opakuje.

Ve skutečnosti to není nic zvlášť složitého, nezabere to mnoho času a ušetří asi 130 000 rublů (odhadované náklady na výměnu spojky Haldex od oficiálního prodejce).

Stejný postup doporučujeme majitelům vozů Volkswagen s pohonem všech kol a spojkou HALDEX 4.
