Jak připojit spínač zapalování pro Škoda Favorite

Zámek sloupku řízení/spínač zapalování – demontáž a montáž

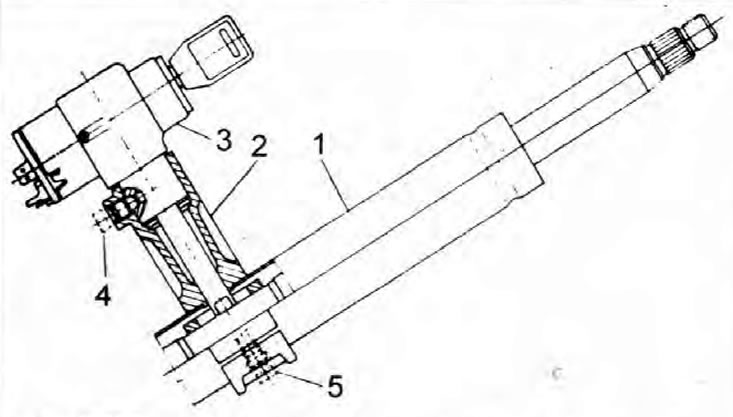

1. Trubka sloupku řízení; 2. Montážní konzola zámku zapalování/zámku; 3. Zámek/zámek zapalování; 4. Střižný šroub; 5. Střižný šroub.

Poznámka: Spínač zámku/zapalování sloupku řízení je zajištěn střižnými šrouby; Před zahájením práce se ujistěte, že máte nové šrouby.

Odstoupení

1. Zkontrolujte, zda je převodka řízení odemčená, a poté odpojte záporný kabel od baterie.

2. Odšroubujte upevňovací šroub a sejměte spodní kryt sloupku řízení, uvolněte jej z horního krytu. Odšroubujte dva upevňovací šrouby a sejměte horní kryt.

3. Před odpojením kabeláže od multifunkčních spínačů si pečlivě označte umístění konektorů (nalepte štítky na spínače a konektory).

4. Odšroubujte upevňovací matici a samořezný šroub, sejměte (je-li ve výbavě) štít z přepážky na spodním konci sloupku řízení.

5. Odstraňte dva horní upevňovací šrouby (a odstraňte svorku a pryžová pouzdra), poté odstraňte spodní upevňovací šrouby a spusťte sloupek řízení, dokud volant nedosedne na sedadlo řidiče.

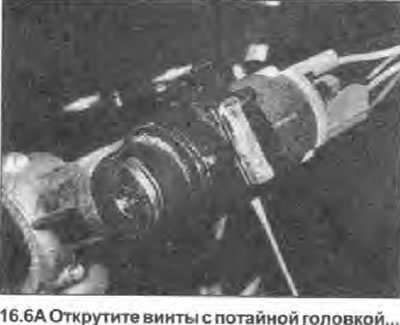

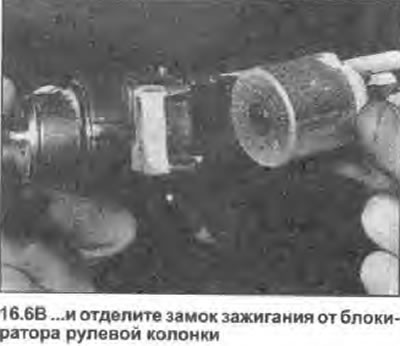

6. Odpojte elektrické vedení od spínače zapalování. Spínač zapalování lze nyní oddělit (v případě potřeby) od zámku sloupku řízení odšroubováním dvou šroubů se zápustnou hlavou; Předběžně označte umístění spínače vzhledem k zámku (foto).

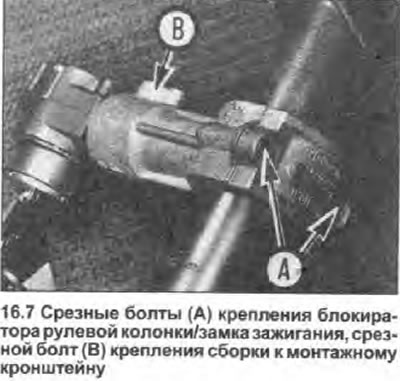

7. Označte střižné šrouby průbojníkem a poté vyvrtejte jejich hlavy (viz foto). Při instalaci budou vyžadovány nové šrouby.

8. Demontujte spínač zámku/zapalování sloupku řízení. Poté pomocí vhodného nástroje odstraňte zbývající střižné šrouby. V případě potřeby lze zámek/spínač oddělit od montážního držáku odstraněním střižného šroubu (jak je popsáno výše); při zpětné montáži bude potřeba nový šroub.

Instalace

• a) Umístěte sestavu na sloupek řízení a poté připojte elektrické vedení ke spínači zapalování. Lehce utáhněte střižné šrouby a zkontrolujte, zda zámek sloupku řízení a spínač zapalování fungují správně.
• b) Označte sloupek řízení na montážních konzolách a utáhněte šrouby utahovacím momentem uvedeným ve specifikacích (kapitola 14).
• c) Zvedněte přední část vozu a zkontrolujte funkci mechanismu řízení otáčením volantu z jedné krajní polohy do druhé, poté znovu zkontrolujte funkci zámku sloupku řízení a spínače zapalování, poté rovnoměrně utáhněte střižné šrouby, dokud upadnou jim hlavy.
• d) Připojte kabeláž spínače (multifunkční), poté namontujte obložení spínače zapalování a horní a dolní kryt sloupku řízení.
