Jak vyměnit žárovku ve voze Škoda Octavia

Opatrně! Při použití pákového nástroje zakryjte místa, kam je pákový nástroj vložen, běžnou lepicí páskou.

Tvar stínidel a jejich ovládání mohou mít různý design (v závislosti na konfiguraci), montážní práce jsou totožné.

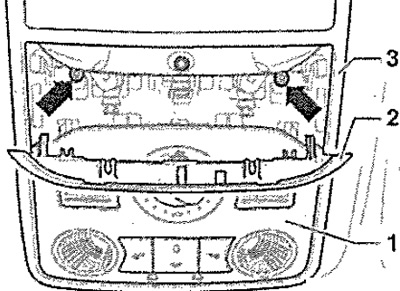

Vypněte zapalování a všechny elektrické spotřebiče. Pomocí klínu -3409- uvolněte lem -2- ze svorek a sklopte jej dolů. Odšroubujte šrouby -šipky- (2 Nm) a sklopením vnitřního světla -1- ho nechte viset na montážním rámu -3-. Odpojte konektor.

Instalace je vzhůru nohama.

Výměna žárovek předního vnitřního osvětlení

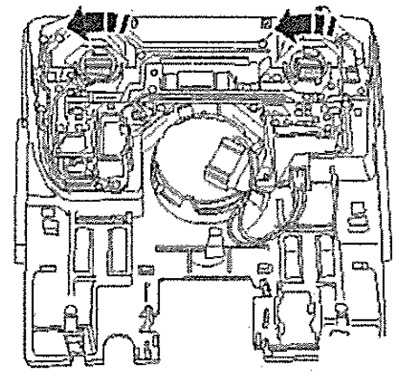

Demontujte přední vnitřní osvětlení (není třeba odpojovat žádné konektory). Otočte objímku žárovky -šipka- a vyjměte ji.

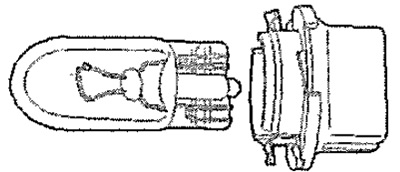

Opatrně vyjměte žárovku z objímky a vyměňte ji (W5W).

Instalace je vzhůru nohama.

Demontáž a montáž spínače střešního okna

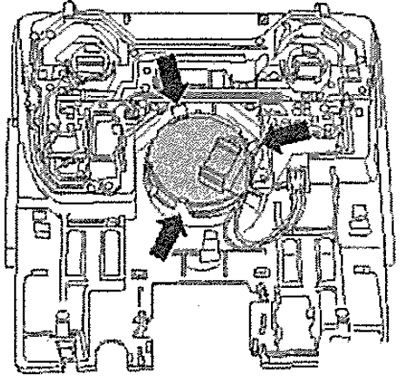

Demontujte přední vnitřní osvětlení. Odjistěte konektor a odpojte jej od spínače v lampě. Odjistěte západky -šipky- a vyjměte spínač střešního okna z obložení.

Instalace je vzhůru nohama.

Demontáž a montáž, výměna prostřední zadní vnitřní lampy

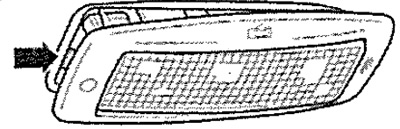

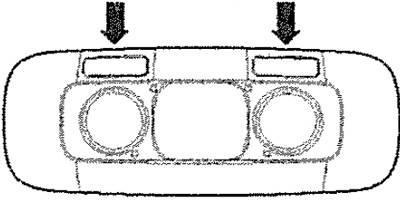

Vypněte zapalování a všechny elektrické spotřebiče. Pomocí klínu uvolněte kryt s čočkou z vnitřního osvětlení -šipky- a sejměte jej.

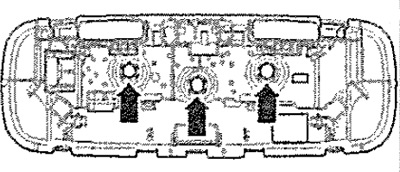

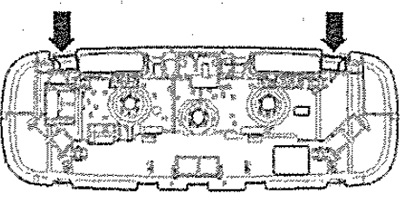

Odjistěte zarážky -šipky- a vyjměte vnitřní osvětlení z obložení stropu. Odpojte konektor.

Vyjměte vadnou žárovku z objímky a vyměňte ji (W5W).

Instalace je vzhůru nohama.

Demontáž levého nebo pravého zadního vnitřního světla

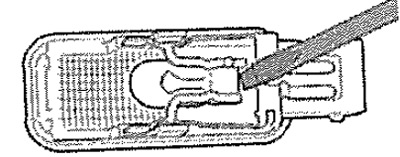

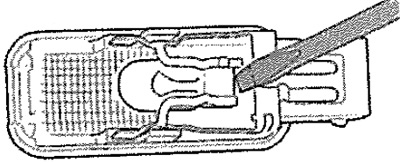

Malým šroubovákem opatrně odjistíme zajišťovací jazýček – viz. šipka-, vyklopte žárovku vnitřního osvětlení a vyjměte ji. Odpojte konektor.

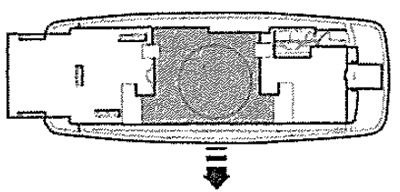

Demontujte rozptylové sklo -šipka- a vyměňte žárovku (C5W).

Instalace je vzhůru nohama.

Demontáž a instalace osvětlení odkládací přihrádky

Opatrně! Při použití pákového nástroje zakryjte místa, kam je pákový nástroj vložen, běžnou lepicí páskou.

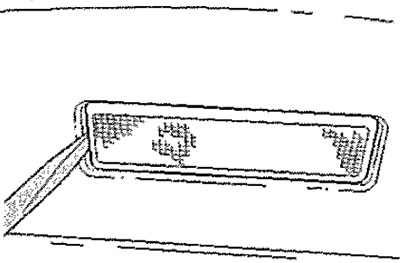

Vypněte zapalování a všechny elektrické spotřebiče. Vložte plochý šroubovák pod čočku a opatrně vyjměte lampu.

Vyjměte vadnou žárovku (W5W) a vyměňte ji. V případě potřeby odpojte konektor a vyjměte svítilnu.

Instalace je vzhůru nohama.

Demontáž a instalace osvětlení odkládací přihrádky v přední části středové konzoly

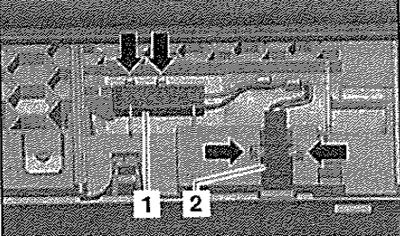

Vyjměte světlo odkládací přihrádky v přední části středové konzoly. Uvolněte světlo -1- a konektor -2- z přídržných výstupků -šipky-.

Instalace je vzhůru nohama.

Demontáž a montáž výstražného světla otevřených dveří

Opatrně! Při použití pákového nástroje zakryjte místa, kam je pákový nástroj vložen, běžnou lepicí páskou.

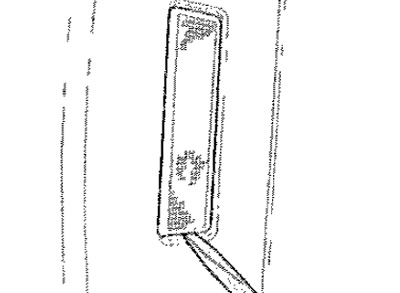

Vypněte zapalování a všechny elektrické spotřebiče. Vložte plochý šroubovák pod čočku a opatrně vyjměte lampu.

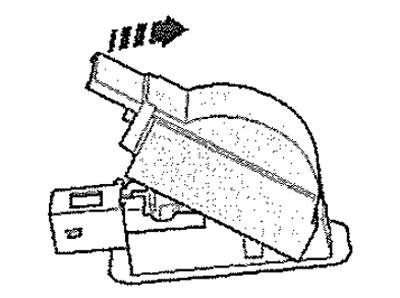

Odklopte kryt světla -šipka-.

Opatrně vyjměte žárovku (W5W) z objímky a vložte novou.

Instalace je vzhůru nohama.

Demontáž a montáž světel v prostoru pro nohy řidiče a spolujezdce

Poznámka: Postup demontáže a instalace světla v prostoru pro nohy spolujezdce je stejný jako u strany řidiče.

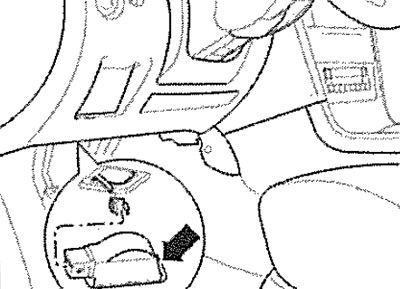

Vložte drážkový šroubovák ze strany výřezu pod obložení – viz. šipku a opatrně vyjměte baterku. Odpojte konektor.

Výměna žárovky

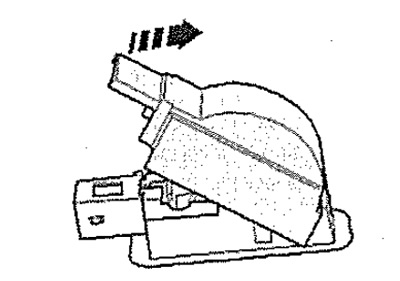

Sklopte zpět kryt lampy – viz. Šíp-.

Opatrně vyjměte žárovku (W5W) z objímky a vložte novou.

Instalace je vzhůru nohama.

Demontáž a montáž zadních světel v prostoru pro nohy

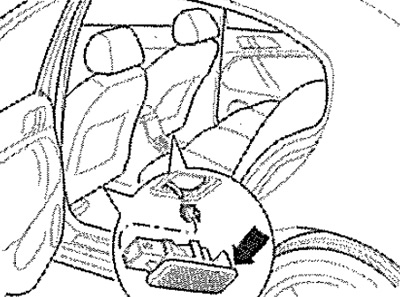

Vypněte všechny elektrické spotřebiče a vytáhněte klíček zapalování. Vložte drážkovaný šroubovák pod obložení – viz. šipku a opatrně vyjměte baterku. Odpojte konektor.

Výměna žárovky

Sklopte zpět kryt lampy – viz. Šíp-. Opatrně vyjměte žárovku (W5W) z objímky a vložte novou.

Instalace je vzhůru nohama.

Demontáž a montáž osvětlení zavazadlového prostoru

Vypněte všechny elektrické spotřebiče a vytáhněte klíček zapalování. Pomocí klínu -3409- nebo malého šroubováku zavěste světlo do vybrání a vyjměte ho z obložení.

Vyjměte vadnou žárovku (W5W) a vyměňte ji. V případě potřeby odpojte konektor a vyjměte svítilnu.

Instalace je vzhůru nohama.
