Jak odstranit spínač světel na passatu b5
1. Odstraňte ozdobný kryt z levého konce přístrojové desky, viz obr. Demontáž spodního obložení palubní desky na straně řidiče.
2. Odšroubujte šrouby zajišťující spodní obložení panelu přístrojové desky na straně řidiče a vyjměte jej.
3. Odpojte elektrické konektory od spínače světel (3) a ovládání sklonu světlometů (4), viz obr. Demontáž spodního obložení palubní desky na straně řidiče.
4. Stiskněte spony na spínači světel (šipky) a pohybem dopředu jej vyjměte ze spodního obložení přístrojové desky na straně řidiče, viz obr. Umístění západek spínače světel.
5. Při instalaci zasuňte spínač světel do vodítek ve spodním obložení přístrojové desky na straně řidiče a zatlačte na něj, dokud spony nezapadnou na místo.
6. Při instalaci ovladače sklonu světlometů jej zasuňte ze zadní strany, dokud západky nezapadnou na místo.
7. Připojte elektrické konektory ke spínači světel a ovládání dosahu světlometů.
8. Namontujte a zajistěte spodní obložení přístrojové desky na straně řidiče.
Spínač ovládání střešního okna
Umístění upevňovacích šroubů spínače ovládání střešního okna
1. Vyjměte difuzér. Za tímto účelem vložte čepel nože nebo jiný podobný předmět do mezery mezi tělem a difuzorem a opatrně difuzor vypáčte.
2. Odšroubujte šrouby zajišťující spínač, viz obr. Umístění šroubů zajišťujících spínač ovládání střešního okna.
3. Odpojte elektrický konektor a vyjměte spínač.
4. Spínač se instaluje v opačném pořadí demontáže.
Spínače elektrického ovládání oken na dveřích řidiče
Umístění šroubů zajišťujících spínače elektrického ovládání oken na dveřích řidiče
Směr pro uvolnění západky a odpojení elektrického konektoru
Spínače elektrického ovládání oken na dveřích řidiče jsou vyrobeny ve formě bloku a pokud dojde k poruše, je nutné vyměnit celý blok.
1. Odstraňte vnitřní kliku dveří.
2. Odšroubujte tři šrouby a vyjměte spínače elektrického ovládání oken z obložení dveří, viz obr. Umístění šroubů zajišťujících spínače elektrického ovládání oken na dveřích řidiče.
3. Uvolněte zámek a odpojte elektrický konektor od bloku spínačů, viz obr. Směr k uvolnění západky a odpojení elektrického konektoru.
4. Instalace se provádí v opačném pořadí demontáže.
Spínače elektrického ovládání oken zadních dveří
Demontáž spínače elektrického ovládání okna zadních dveří
- A – spínač elektrického ovládání oken
- B – tělo
2. Odpojte elektrický konektor od spínače elektrického ovládání oken. Stiskněte boční plochu spínače (A) a vyjměte jej z objímky v pouzdře vnitřní kliky dveří, viz obr. Demontáž spínače elektrického ovládání oken zadních dveří.
3. Zasuňte spínač elektrického ovládání oken do zdířky vnitřního krytu kliky dveří, dokud nezapadne na místo.
4. Další instalace se provádí v opačném pořadí demontáže.
Spínač elektrického ovládání oken předních dveří spolujezdce

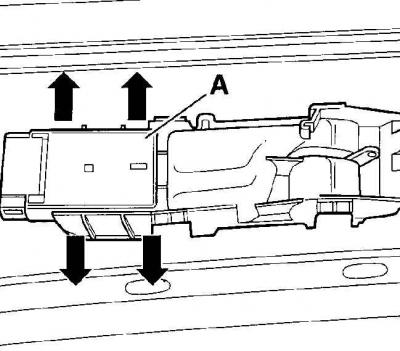

Směr stisknutí západek pro vyjmutí spínače elektrického ovládání oken (A) dveří předního spolujezdce
1. Demontujte vnitřní obložení dveří.
2. Odpojte elektrický konektor od spínače elektrického ovládání oken.
3. Zatlačte boční upevnění spínače (A) směrem ven a vyjměte jej z pouzdra, viz obr. Směr pro uvolnění západek pro odstranění spínače elektrického ovládání oken (A) dveří předního spolujezdce.
4. Vložte spínač elektrického ovládání oken do krytu a zajistěte jej na místě.
5. Další instalace se provádí v opačném pořadí demontáže.
Ozdobné kryty přístrojové desky
Upozornění: Ozdobné upevňovací západky zástrčky jsou umístěny na obou podélných stranách zástrčky.
1. Abyste zabránili poškrábání přístrojové desky při odstraňování ozdobné zátky, přelepte oblast kolem zátky lepicí páskou.
2. Pomocí čepele tenkého šroubováku nebo nože vypáčte ozdobnou zátku a sejměte ji z přístrojové desky.
Spínače výstražných světel, odmrazování zadního okna a další
Vyjmutí klíče spínače výstražných světel
Spínače se montují stejným způsobem.
Abyste zabránili poškrábání přístrojové desky při demontáži spínače, zakryjte oblast kolem spínače lepicí páskou.
1. Pomocí tenké čepele šroubováku nebo nože zasunutého pod krátkou stranu spínacího klíče vyjměte spínací klíč, viz obr. rýže. Vyjmutí klíče spínače výstražných světel.
2. Pomocí kleští vyjměte spínač z přístrojové desky.
3. Odpojte elektrický konektor od spínače.
4. Při instalaci spínače k němu připojte elektrický konektor a zajistěte jej svorkou.
5. Zasuňte spínač do zásuvky na přístrojové desce, dokud nezapadne na místo.
6. Nastavte klíč spínače, dokud západka nezapadne na místo.

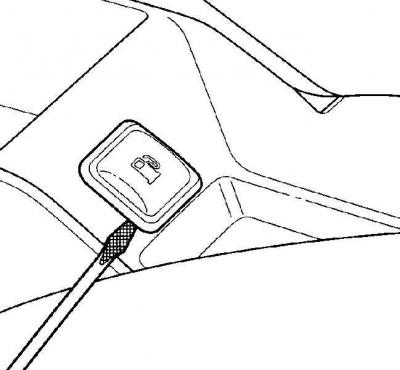

Spínač zámku uzávěru palivové nádrže
1. Vložte čepel tenkého šroubováku nebo nože do pouzdra spínače a stiskněte a vyjměte spínač ze středové konzoly.
2. Odpojte elektrický konektor od spínače.
3. Při instalaci spínače k němu připojte elektrický konektor a zajistěte jej svorkou.
4. Zasuňte spínač do zásuvky ve středové konzole, dokud západka nezapadne na místo.
Demontáž spínačů Volkswagen Passat B5
Varování: Před odstraněním jakéhokoli spínače odstraňte zemnící vodič z baterie a znovu jej připojte k baterii až po instalaci spínače.
Spínač světel a ovládání dosahu světlometů

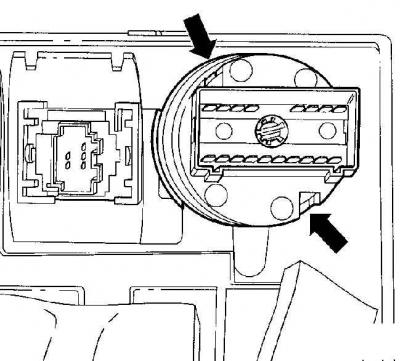

Umístění západek spínače světel
Demontáž spodního obložení přístrojové desky na straně řidiče
- 1 – boční kryt,
- 2 – spodní ozdobný panel,
- 3 – vypínač světel,
- 4 – korektor světlometů
Šipky označují umístění šroubů zajišťujících spodní panel obložení.
1. Odstraňte ozdobný kryt z levého konce přístrojové desky, viz obr. Demontáž spodního obložení palubní desky na straně řidiče.
2. Odšroubujte šrouby zajišťující spodní obložení panelu přístrojové desky na straně řidiče a vyjměte jej.
3. Odpojte elektrické konektory od spínače světel (3) a ovládání sklonu světlometů (4), viz obr. Demontáž spodního obložení palubní desky na straně řidiče.
4. Stiskněte spony na spínači světel (šipky) a pohybem dopředu jej vyjměte ze spodního obložení přístrojové desky na straně řidiče, viz obr. Umístění západek spínače světel.
5. Při instalaci zasuňte spínač světel do vodítek ve spodním obložení přístrojové desky na straně řidiče a zatlačte na něj, dokud spony nezapadnou na místo.
6. Při instalaci ovladače sklonu světlometů jej zasuňte ze zadní strany, dokud západky nezapadnou na místo.
7. Připojte elektrické konektory ke spínači světel a ovládání dosahu světlometů.
8. Namontujte a zajistěte spodní obložení přístrojové desky na straně řidiče.
Spínač ovládání střešního okna

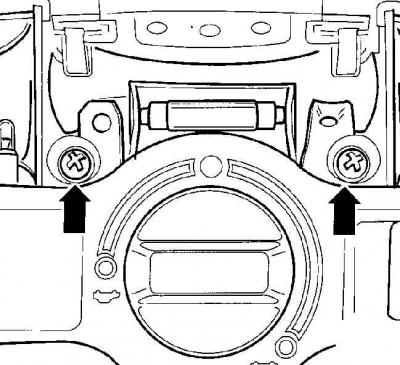

Umístění upevňovacích šroubů spínače ovládání střešního okna
1. Vyjměte difuzér. Za tímto účelem vložte čepel nože nebo jiný podobný předmět do mezery mezi tělem a difuzorem a opatrně difuzor vypáčte.
2. Odšroubujte šrouby zajišťující spínač, viz obr. Umístění šroubů zajišťujících spínač ovládání střešního okna.
3. Odpojte elektrický konektor a vyjměte spínač.
4. Spínač se instaluje v opačném pořadí demontáže.
Spínače elektrického ovládání oken na dveřích řidiče

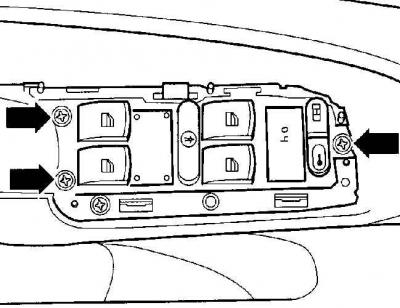

Umístění šroubů zajišťujících spínače elektrického ovládání oken na dveřích řidiče

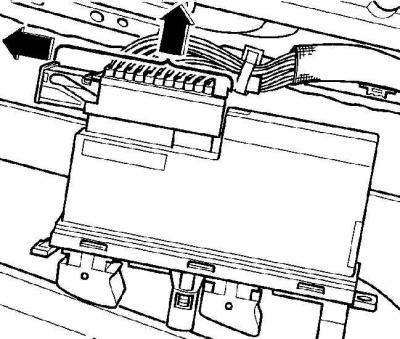

Směr pro uvolnění západky a odpojení elektrického konektoru
Spínače elektrického ovládání oken na dveřích řidiče jsou vyrobeny ve formě bloku a pokud dojde k poruše, je nutné vyměnit celý blok.
1. Odstraňte vnitřní kliku dveří.
2. Odšroubujte tři šrouby a vyjměte spínače elektrického ovládání oken z obložení dveří, viz obr. Umístění šroubů zajišťujících spínače elektrického ovládání oken na dveřích řidiče.
3. Uvolněte zámek a odpojte elektrický konektor od bloku spínačů, viz obr. Směr k uvolnění západky a odpojení elektrického konektoru.
4. Instalace se provádí v opačném pořadí demontáže.
Spínače elektrického ovládání oken zadních dveří

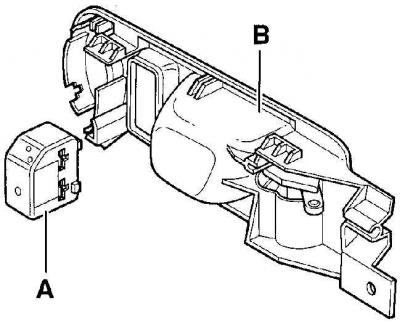

Demontáž spínače elektrického ovládání okna zadních dveří
- A – spínač elektrického ovládání oken
- B – tělo
1. Demontujte vnitřní obložení zadních dveří.
2. Odpojte elektrický konektor od spínače elektrického ovládání oken. Stiskněte boční plochu spínače (A) a vyjměte jej z objímky v pouzdře vnitřní kliky dveří, viz obr. Demontáž spínače elektrického ovládání oken zadních dveří.
3. Zasuňte spínač elektrického ovládání oken do zdířky vnitřního krytu kliky dveří, dokud nezapadne na místo.
4. Další instalace se provádí v opačném pořadí demontáže.
Spínač elektrického ovládání oken předních dveří spolujezdce
Směr stisknutí západek pro vyjmutí spínače elektrického ovládání oken (A) dveří předního spolujezdce
1. Demontujte vnitřní obložení dveří.
2. Odpojte elektrický konektor od spínače elektrického ovládání oken.
3. Zatlačte boční upevnění spínače (A) směrem ven a vyjměte jej z pouzdra, viz obr. Směr pro uvolnění západek pro odstranění spínače elektrického ovládání oken (A) dveří předního spolujezdce.
4. Vložte spínač elektrického ovládání oken do krytu a zajistěte jej na místě.
5. Další instalace se provádí v opačném pořadí demontáže.

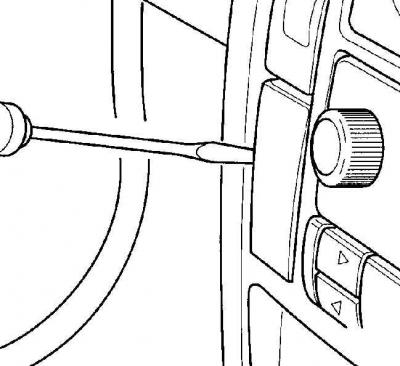

Ozdobné kryty přístrojové desky
Upozornění: Ozdobné upevňovací západky zástrčky jsou umístěny na obou podélných stranách zástrčky.
1. Abyste zabránili poškrábání přístrojové desky při odstraňování ozdobné zátky, přelepte oblast kolem zátky lepicí páskou.
2. Pomocí čepele tenkého šroubováku nebo nože vypáčte ozdobnou zátku a sejměte ji z přístrojové desky.
Spínače výstražných světel, odmrazování zadního okna a další

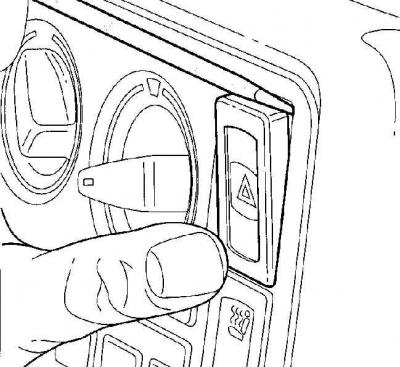

Vyjmutí klíče spínače výstražných světel
Spínače se montují stejným způsobem.
Abyste zabránili poškrábání přístrojové desky při demontáži spínače, zakryjte oblast kolem spínače lepicí páskou.
1. Pomocí tenké čepele šroubováku nebo nože zasunutého pod krátkou stranu spínacího klíče vyjměte spínací klíč, viz obr. rýže. Vyjmutí klíče spínače výstražných světel.

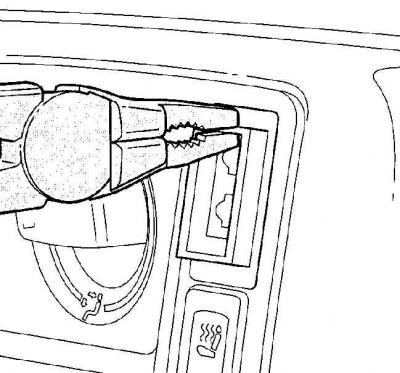

2. Pomocí kleští vyjměte spínač z přístrojové desky.
3. Odpojte elektrický konektor od spínače.
4. Při instalaci spínače k němu připojte elektrický konektor a zajistěte jej svorkou.
5. Zasuňte spínač do zásuvky na přístrojové desce, dokud nezapadne na místo.
6. Nastavte klíč spínače, dokud západka nezapadne na místo.
Spínač zámku uzávěru palivové nádrže
1. Vložte čepel tenkého šroubováku nebo nože do pouzdra spínače a stiskněte a vyjměte spínač ze středové konzoly.
2. Odpojte elektrický konektor od spínače.
3. Při instalaci spínače k němu připojte elektrický konektor a zajistěte jej svorkou.
4. Zasuňte spínač do zásuvky ve středové konzole, dokud západka nezapadne na místo.
