Jak demontovat obložení dveří Škoda Superb3

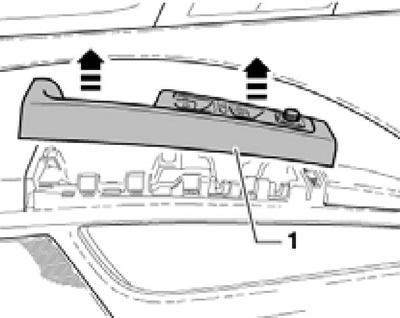

1. Vyhákněte blok spínače (1 na přiloženém obrázku) ve směru šipek pomocí plastového klínu a odpojte konektory jeho elektrického vedení.
18.1 Demontáž bloku spínačů

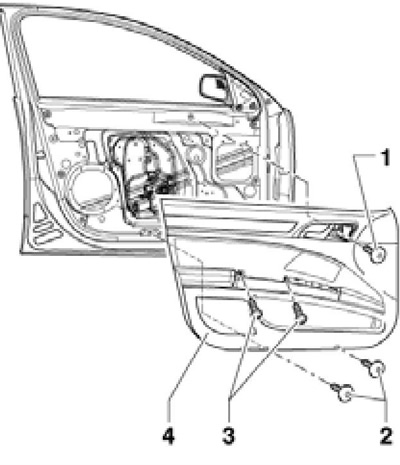

2. Odstraňte šrouby (2 a 3 na přiloženém obrázku).
Poznámka: Při montáži utáhněte šrouby (2) momentem 1.1 Nm a šrouby (3) momentem 4 Nm.
18.2 Upevnění obložení předních dveří

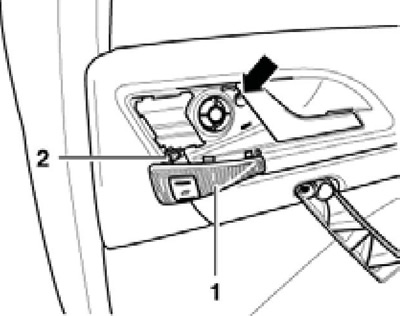

3. Sejměte kryt (1 na přiloženém obrázku) reproduktoru a klíčů jednoduchého zámku, odpojte konektor (2) a odstraňte šroub (šipka) nebo (1 na obrázku 18.2). Při montáži utáhněte šroub momentem 1.1 Nm.
18.3 Odstranění krytu reproduktoru/přepínače jednoho zámku
4. Opatrně oddělte plastovým klínem obložení dveří od západek, odpojte konektory pro osvětlení vnitřní kliky odemykání, diody imobilizéru a signálu otevření dveří. Odpojte kabel z vnitřní uvolňovací rukojeti a sejměte obložení dveří.
Zadní dveře
5. Postup demontáže obložení zadních dveří je stejný jako při demontáži obložení předních dveří. Podrobnosti o montáži obložení zadních dveří jsou uvedeny na kontaktu. ilustrace. Sluneční clonu lze sejmout pouze po odstranění obložení dveří.

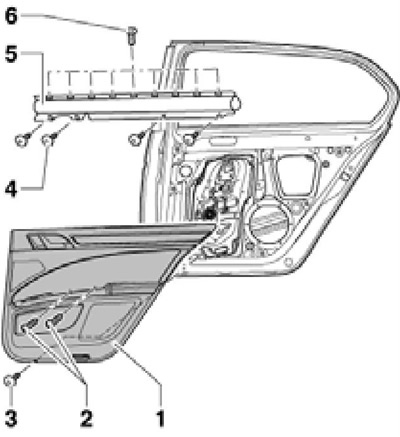

18.5 Montážní díly obložení zadních dveří
1 Panel obložení zadních dveří
2 šrouby za rukojetí/panelem spínače, 4 Nm
3 spodní šrouby, 1.1 Nm
4, 5 Upevňovací šrouby závěsu 5
5 Slunečník
Zadní dveře

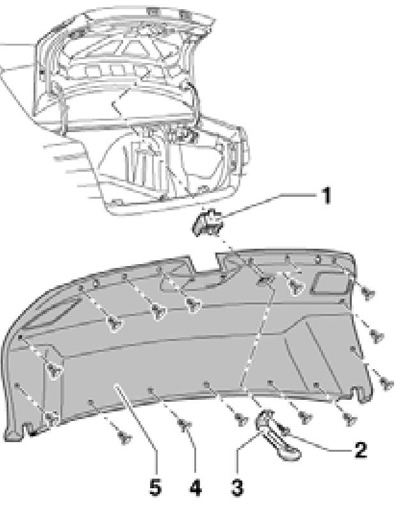

6. Chcete-li odstranit obložení (5 na přiloženém obrázku) víka zavazadlového prostoru modelů Hatchback (spodní část zadních výklopných dveří), odšroubujte šroub (2, 2.5 Nm) rukojeti (3) a sejměte svorky ( 4).
18.6 Obložení víka zavazadlového prostoru (Hatchback)

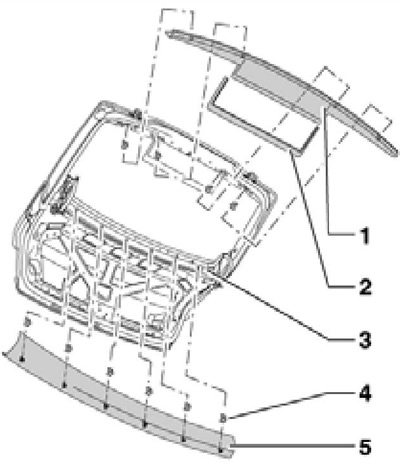

7. Chcete-li sejmout horní obložení (1 na přiloženém obrázku) horní části zadních výklopných dveří u modelů Hatchback, vytlačte jejich západky ze zadních výklopných dveří. Horní rám brzdového světla (2) je nalepen na sklo zadních výklopných dveří. Chcete-li sejmout spodní kryt (5), vyhákněte jeho západky (4).
18.7 Dokončení horní části zadních výklopných dveří (Hatchback)

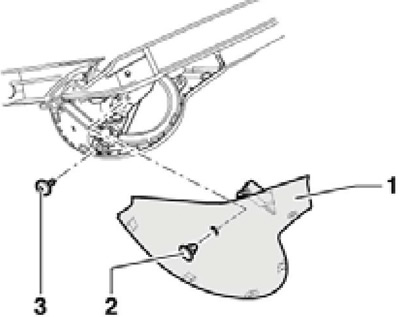

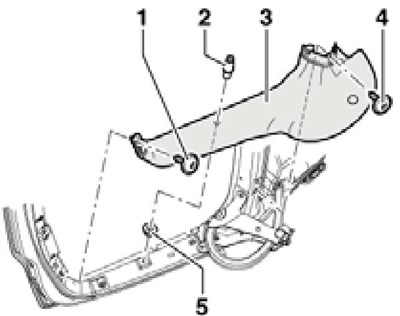

8. V případě potřeby můžete po odstranění obou obložení horní části dveří zavazadlového prostoru odstranit obložení středních pantů zadních dveří modelů Hatchback (viz doprovodný obrázek). Při montáži utáhněte šrouby obložení silou 2.5 Nm.
18.8a Upevnění vnějšího obložení středního závěsu (Hatchback)
18.8b Upevnění vnitřního obložení středního závěsu (Hatchback)
