Jak nasadit kryt na pojistkovou skříň na Škodě Octavii

Demontáž a instalace pojistkové a reléové skříňky za sdruženým přístrojem

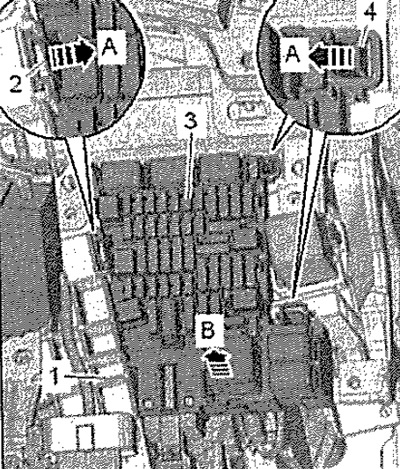

Odpojte zemnící vodič baterie. Uvolněte přední panel tak, aby jeho spodní část mohla být mírně ohnuta směrem k vám. Odjistěte spony -2- a -4- -šipky A-. Vytáhněte pojistkovou a reléovou skříň -3- směrem k sobě -šipka B- a zavěste ji dolů. Zavěste elektrické dráty.

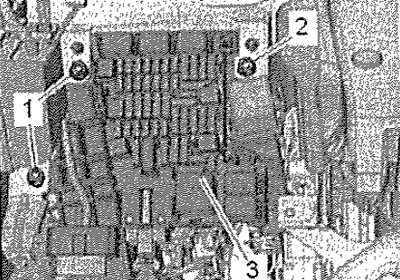

Při demontáži držáku předního panelu vyjměte pojistkovou a reléovou skříňku -3-, poté odšroubujte šrouby -1- a -2- (3 Nm).

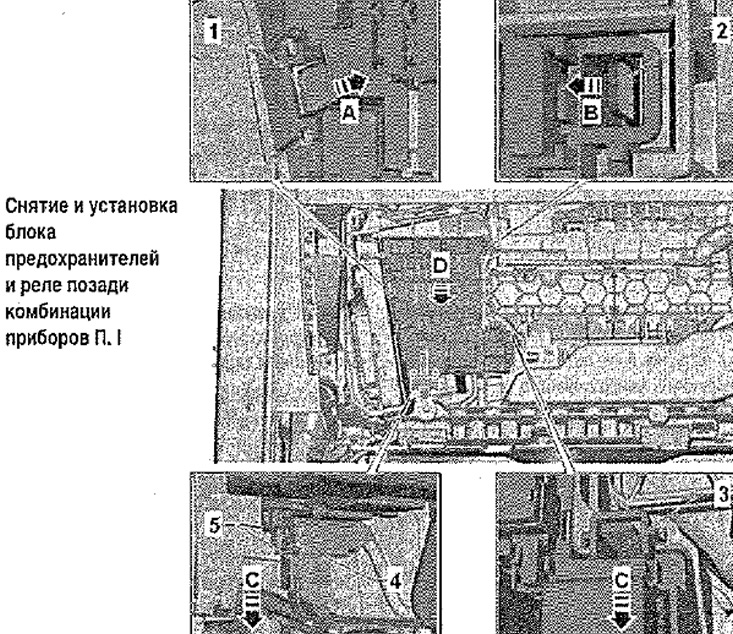

Zatlačte na obě strany a odstraňte zámek -5- -šipka C-. Odpojit konektor -4- -šipka C-. Odjistěte upevňovací prvky -1, 2, 3- -šipky A, B, C-. Vytáhněte reléovou a pojistkovou skříňku z držáku -šipka D-. Zavěste elektrické dráty.

Při demontáži držáku předního panelu vyjměte pojistkovou a reléovou skříňku -3-, poté odšroubujte šrouby -1 – a -2- (3 Nm).

Instalace

Instalujte v opačném pořadí. Při připojování baterie dodržujte postup pro provádění práce.

Demontáž a montáž pojistkové a reléové skříňky v motorovém prostoru a spojovací skříňky (pojistková a reléová skříňka v motorovém prostoru)

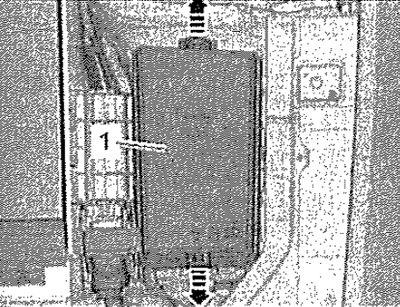

Odpojte zemnící vodič baterie. Demontujte řídicí jednotku motoru a odložte ji na stranu spolu s k ní připojenými vodiči Uvolněte upevňovací prvky -šipky- a sejměte kryt připojovací skříně -1-.

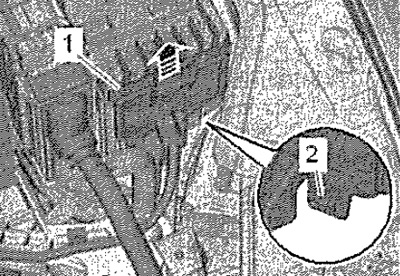

Pomocí šroubováku odemkněte zámek -2- a zatlačte přední kryt -1- nahoru -šipka-. Uvolněte kabelový svazek ke spojovací skříňce.

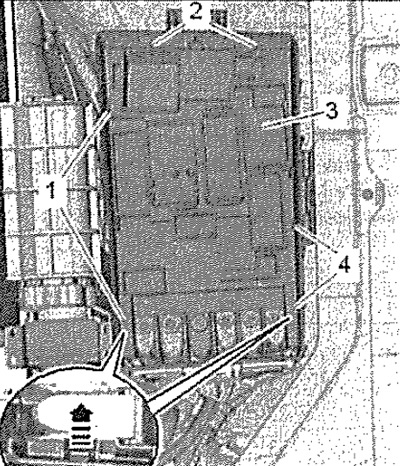

Odemkněte spony -1-, -2- a -4- -šipka-. Vyjměte pojistkovou a reléovou skříň -3- a odložte ji stranou.

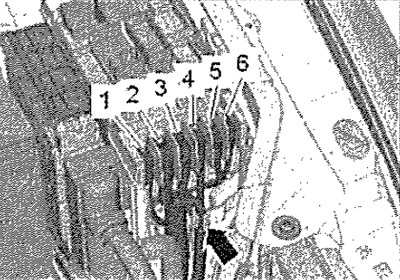

Pokud se mění celá reléová a pojistková skříňka, odšroubujte matice -1, 2, 4, 5, 6- a šroub -3- a odpojte elektrické kabely -šipka-.

Poznámka: Před opětovnou instalací elektrických kabelů si označte šroubové spoje.

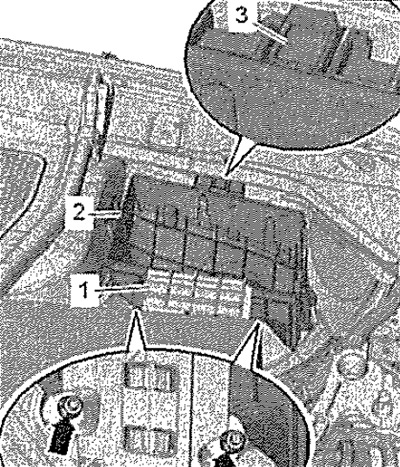

Odšroubovat matice -šipky- (9 Nm) a sejmout držák řídící jednotky motoru -1-. Uvolněte pouzdro připojovací skříně -2- z příchytek -3- a sejměte je ze svorníků směrem nahoru.

Instalace

Instalujte v opačném pořadí. Utahovací momenty pro kabelové konektory; M6 – utahovací moment 6 Nm, M5 – utahovací moment 4,5 Nm. Při připojování baterie dodržujte postup pro provádění práce.

Výměna pojistkové a reléové skříňky pro Škoda Octavia A7

Demontáž a instalace pojistkové a reléové skříňky za sdruženým přístrojem

Odpojte zemnící vodič baterie. Uvolněte přední panel tak, aby jeho spodní část mohla být mírně ohnuta směrem k vám. Odjistěte spony -2- a -4- -šipky A-. Vytáhněte pojistkovou a reléovou skříň -3- směrem k sobě -šipka B- a zavěste ji dolů. Zavěste elektrické dráty.

Při demontáži držáku předního panelu vyjměte pojistkovou a reléovou skříňku -3-, poté odšroubujte šrouby -1- a -2- (3 Nm).

Zatlačte na obě strany a odstraňte zámek -5- -šipka C-. Odpojit konektor -4- -šipka C-. Odjistěte upevňovací prvky -1, 2, 3- -šipky A, B, C-. Vytáhněte reléovou a pojistkovou skříňku z držáku -šipka D-. Zavěste elektrické dráty.

Při demontáži držáku předního panelu vyjměte pojistkovou a reléovou skříňku -3-, poté odšroubujte šrouby -1 – a -2- (3 Nm).

Instalace

Instalujte v opačném pořadí. Při připojování baterie dodržujte postup pro provádění práce.

Demontáž a montáž pojistkové a reléové skříňky v motorovém prostoru a spojovací skříňky (pojistková a reléová skříňka v motorovém prostoru)

Odpojte zemnící vodič baterie. Demontujte řídicí jednotku motoru a odložte ji na stranu spolu s k ní připojenými vodiči Uvolněte upevňovací prvky -šipky- a sejměte kryt připojovací skříně -1-.

Pomocí šroubováku odemkněte zámek -2- a zatlačte přední kryt -1- nahoru -šipka-. Uvolněte kabelový svazek ke spojovací skříňce.

Odemkněte spony -1-, -2- a -4- -šipka-. Vyjměte pojistkovou a reléovou skříň -3- a odložte ji stranou.

Pokud se mění celá reléová a pojistková skříňka, odšroubujte matice -1, 2, 4, 5, 6- a šroub -3- a odpojte elektrické kabely -šipka-.

Poznámka: Před opětovnou instalací elektrických kabelů si označte šroubové spoje.

Odšroubovat matice -šipky- (9 Nm) a sejmout držák řídící jednotky motoru -1-. Uvolněte pouzdro připojovací skříně -2- z příchytek -3- a sejměte je ze svorníků směrem nahoru.

Instalace

Instalujte v opačném pořadí. Utahovací momenty pro kabelové konektory; M6 – utahovací moment 6 Nm, M5 – utahovací moment 4,5 Nm. Při připojování baterie dodržujte postup pro provádění práce.
