Spojovací body alarmu Škoda Rapid 2017, samoinstalace Autostartu

Toto schéma má čistě poradenský charakter a bylo vytvořeno s cílem zjednodušit život především instalátorům a ne těm, kteří se rozhodnou bez znalosti autoelektriky si vezměte a nastavte budík sami!

Alarmovou jednotku lze instalovat za palubní desku, anténu lze optimálně namontovat na čelní sklo.

Takže co máme: Škoda Rapid 2017 (generace 2016-2020) Manuální převodovka Motor 1.6 MPI, v oficiálních instalačních mapách Pandory jsem nenašel některé přípojné body, a proto jsem se rozhodl udělat vlastní mapu, zejména body Starline Kan-2 nejsou vhodné. Pro implementaci bezklíčového autostartu motoru musí být připojen CAN2, protože bypass se provádí přes druhou sběrnici CAN. Níže je připraven soubor nastavení pro Pandora DX-9x
foto auta pro pochopení:

Začneme jako vždy rozebráním vozu, budeme muset odstranit následující:

• Rádiová kazeta
• Klimatické řízení
• Tlačítka ovládání klimatizace
• přístrojová deska
• sloupku řízení
• levá strana obložení palubní desky na straně řidiče
• pod kapotou musíte odstranit hadrový lem na kovovém panelu
• kovový panel

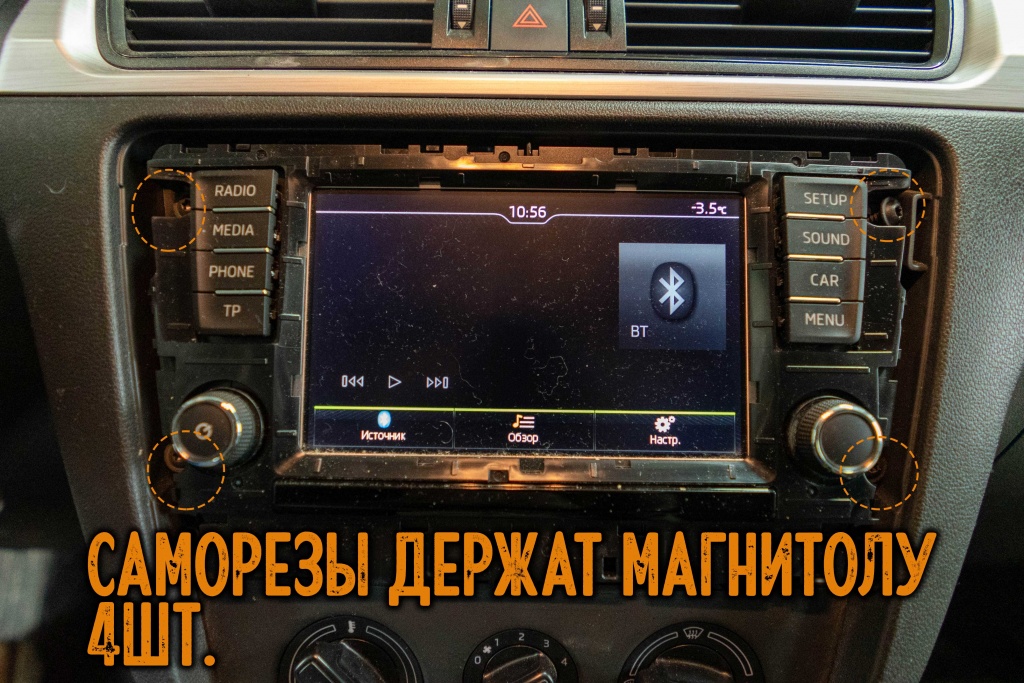

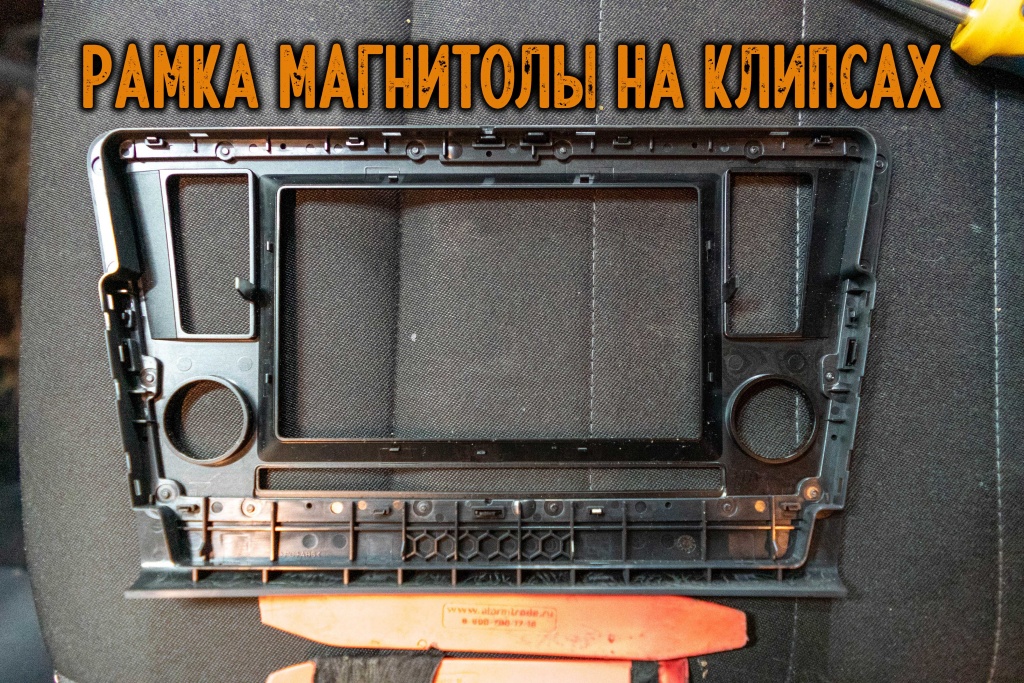

Chcete-li rádio vyjmout, musíte z něj sejmout krytku klipů a poté odšroubovat 4 šrouby, které rádio skutečně drží.

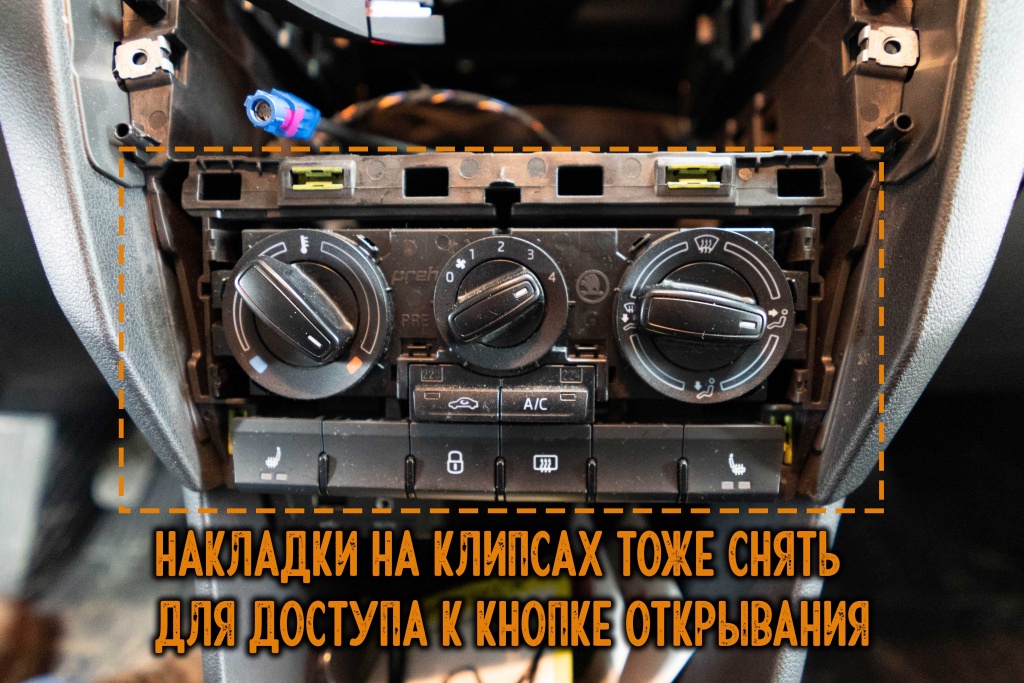

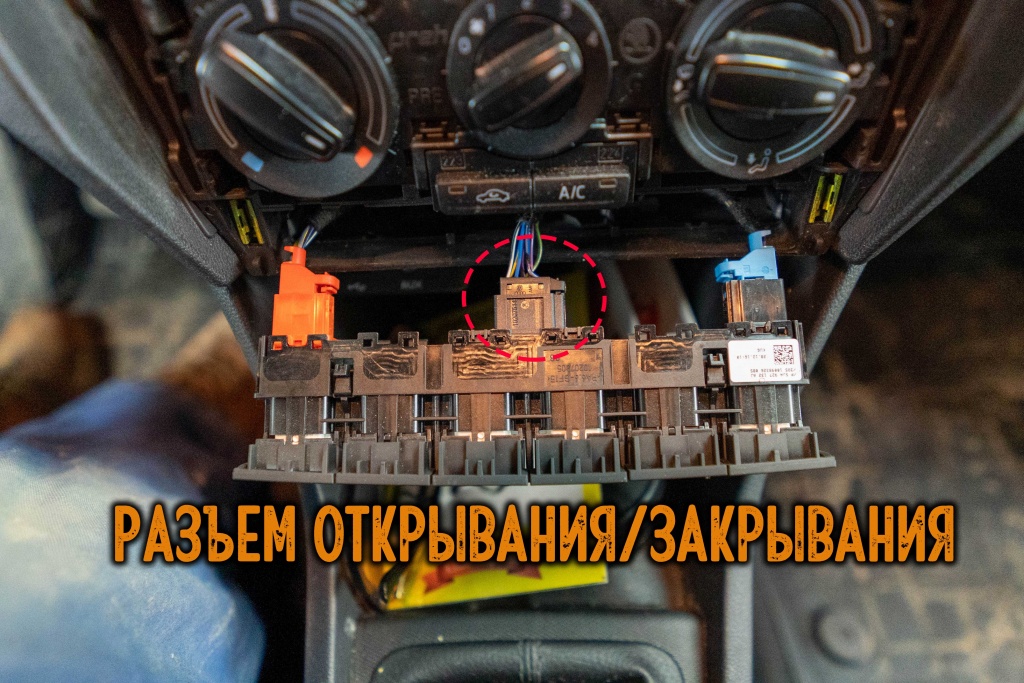

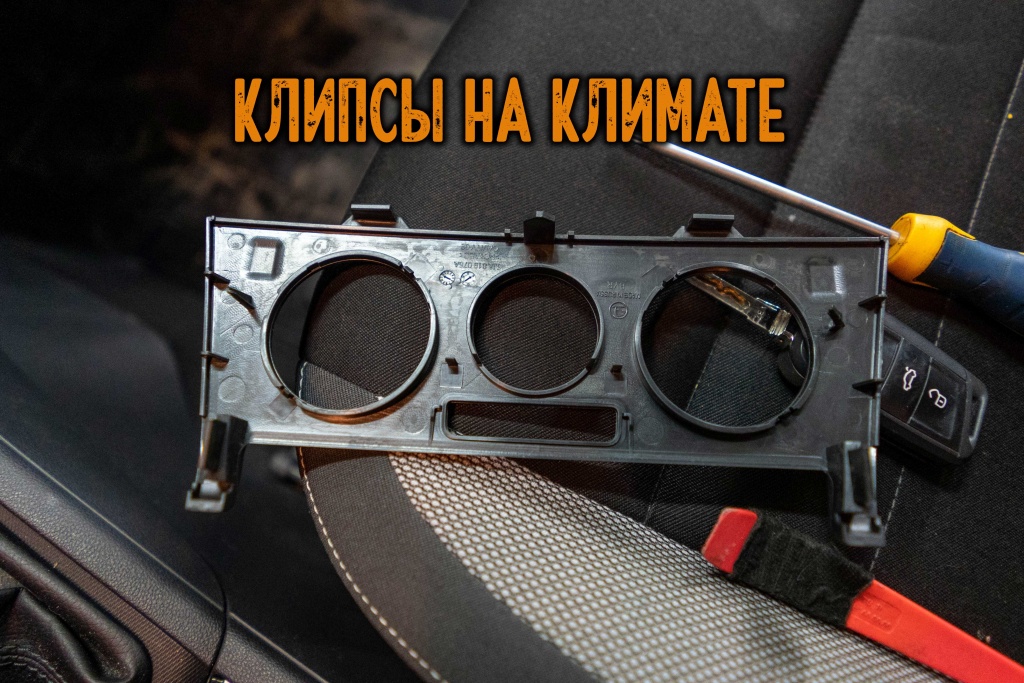

Dále odstraňte překrytí klimatizace, poté můžete odstranit tlačítka, na která připojíme centrální zamykání

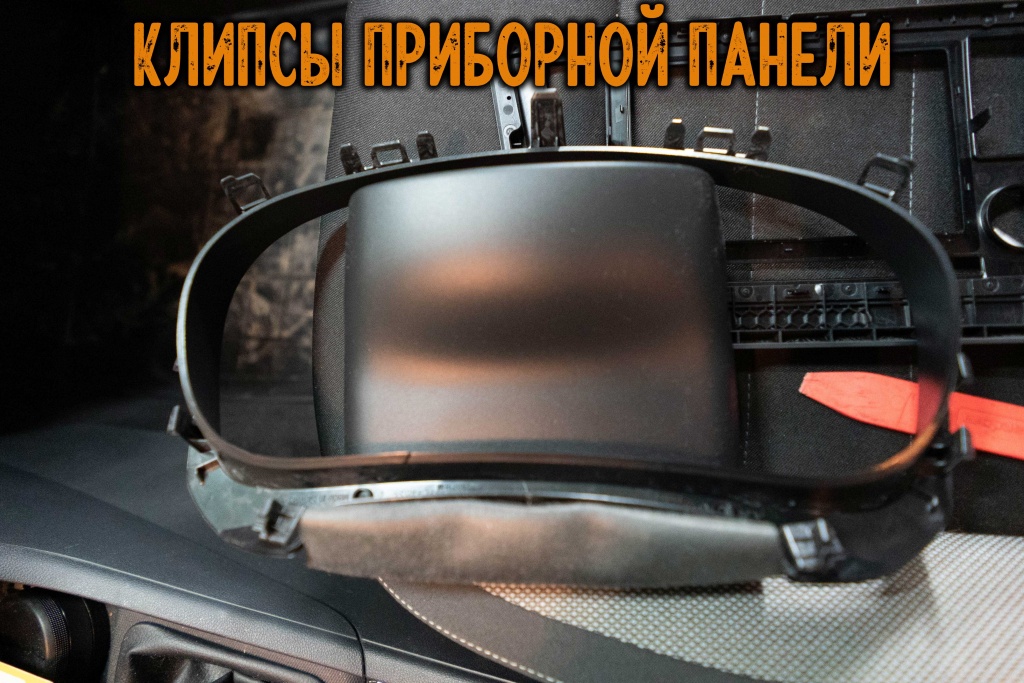

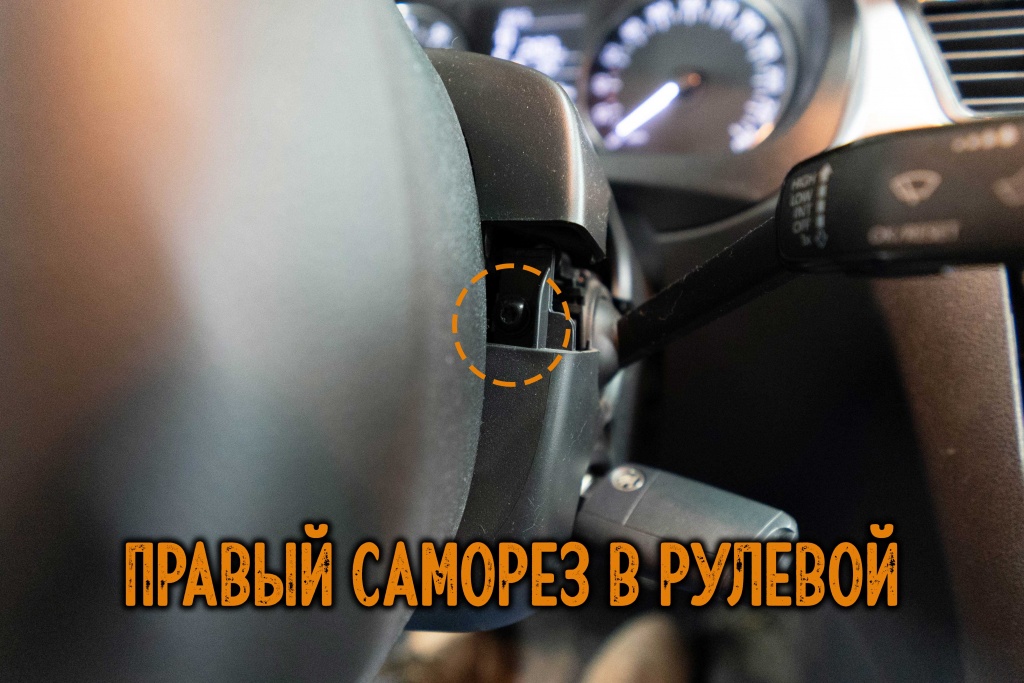

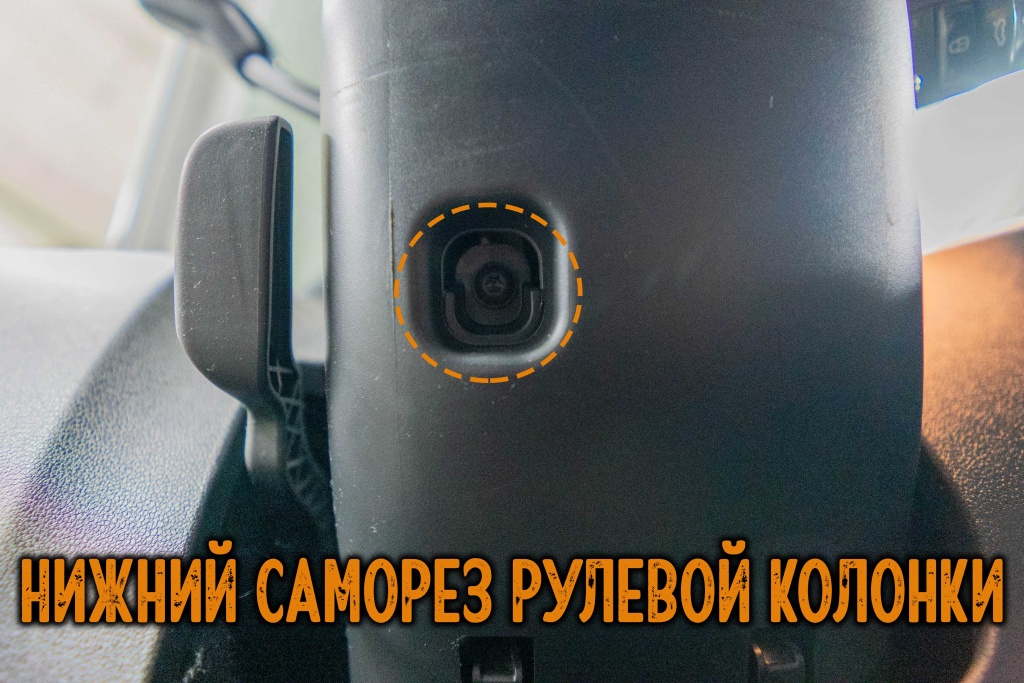

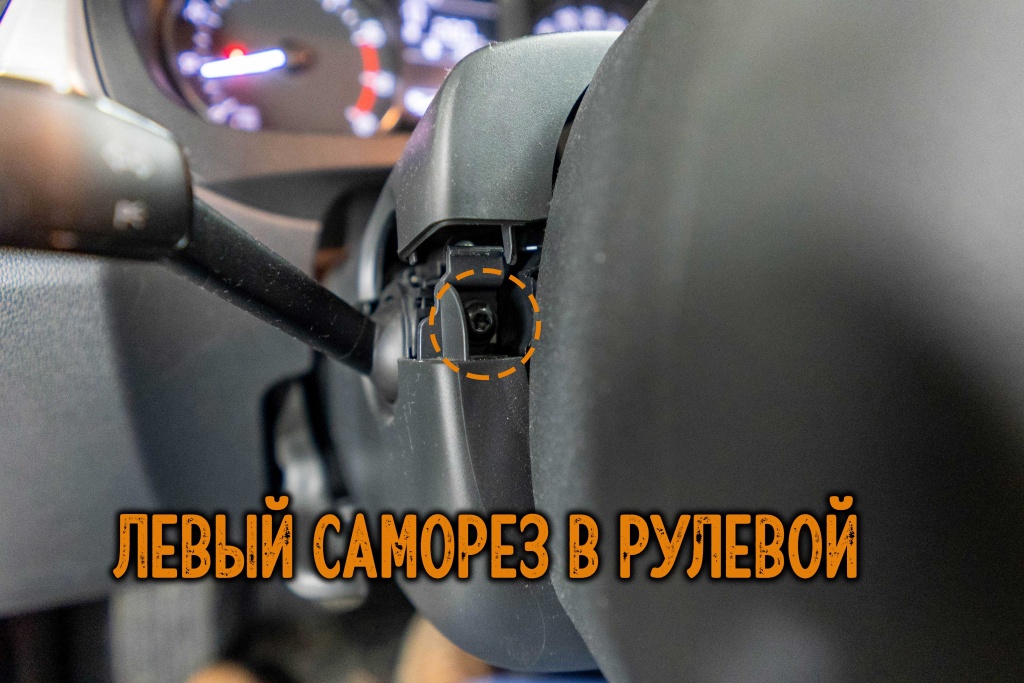

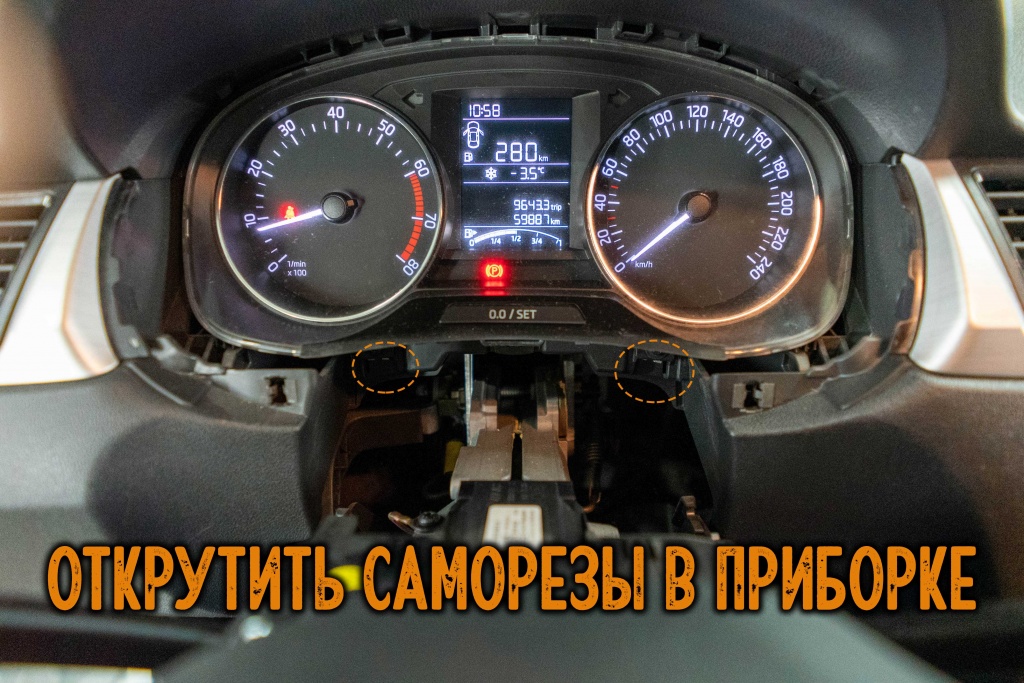

Jak demontovat palubní desku – po sundání sloupku řízení sejměte obložení na přístrojové desce, poté je potřeba odšroubovat 2 šrouby na palubní desce a poté jednoduše vytáhnout z klipsů.

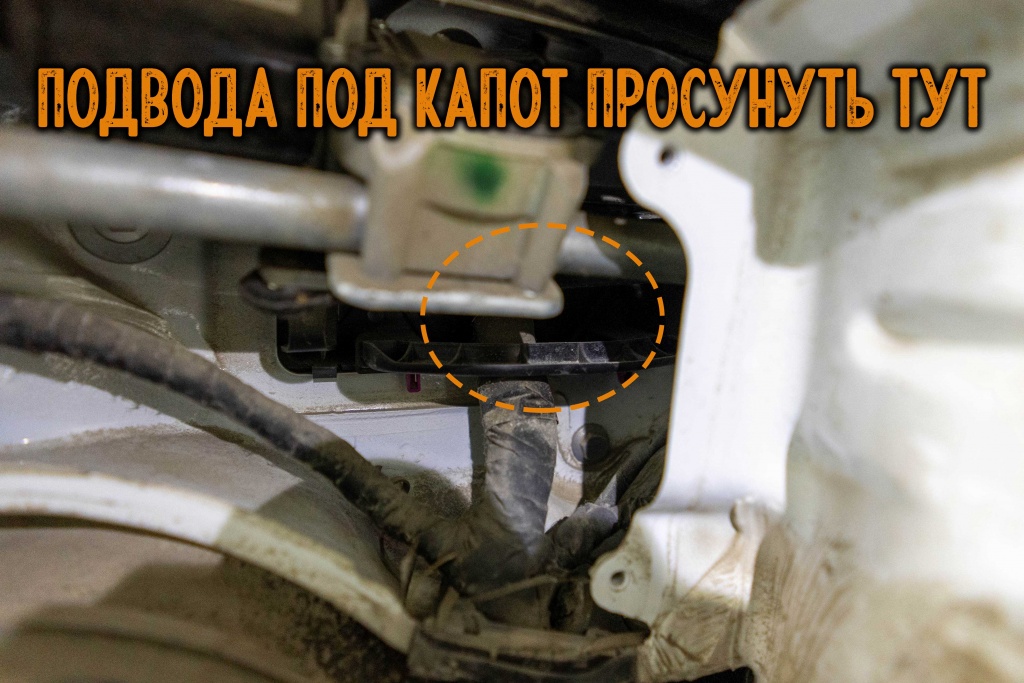

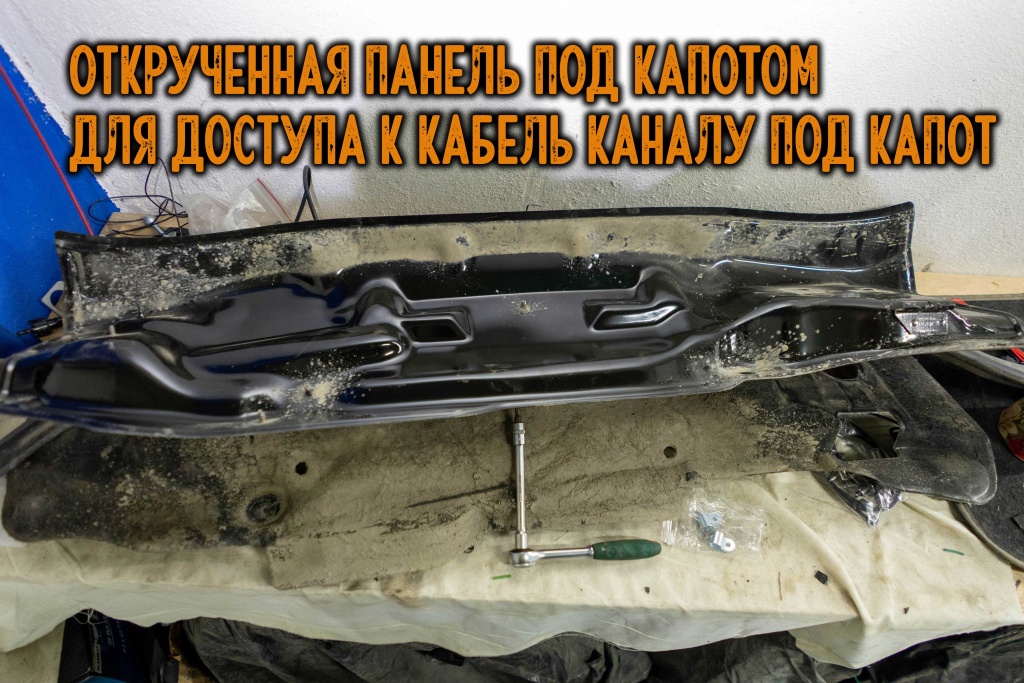

Kovový panel pod kapotou sedí na šestiúhelnících, zpřístupní nám gumičku, kterou protáhneme dráty do motorového prostoru.

Rozebrali jsme tedy rapid, začneme zapojovat poplašný systém, ze všeho nejdřív zapojíme zemnící a napájecí vodiče (odpojil jsem svorku baterie)

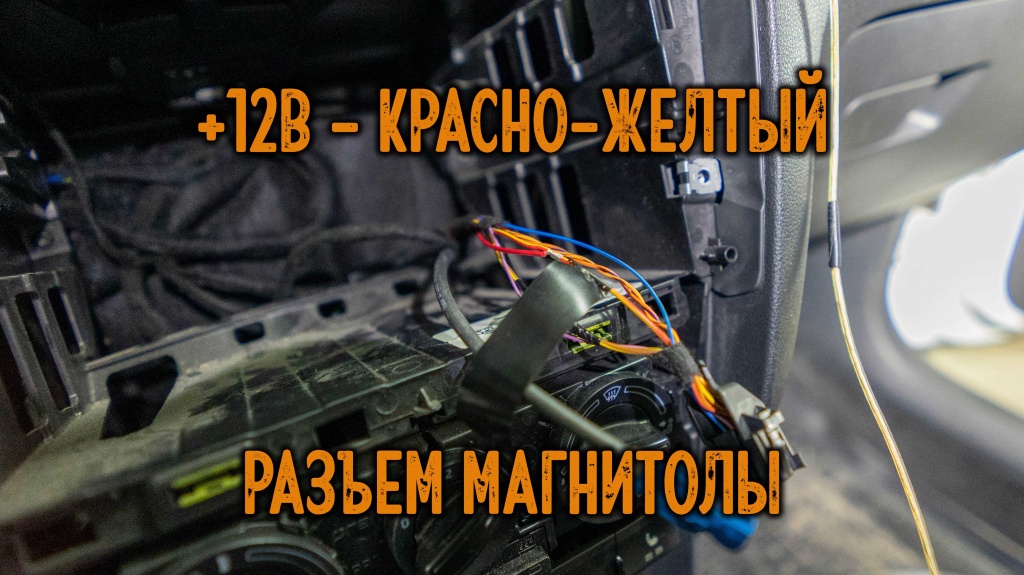

Vodiče na konektoru rádia:
Uzemnění – hnědý/žlutý (černý vodič alarmu)
+12V – červený / žlutý (červený vodič alarmu)

Poplašný vodič:
Na konektoru alarmu se ovládá mínusem
Zelená/bílá – připojte k zelenému vodiči hlavního konektoru alarmu

Po připojení vodičů centrálního zamykání má alarm 2 vodiče přiřazené k ovládání, červeno-černý a modro-černý, jako ovládací vodiče připojte oba tyto vodiče k modrému vodiči standardního konektoru ovládání centrálního zamykání.

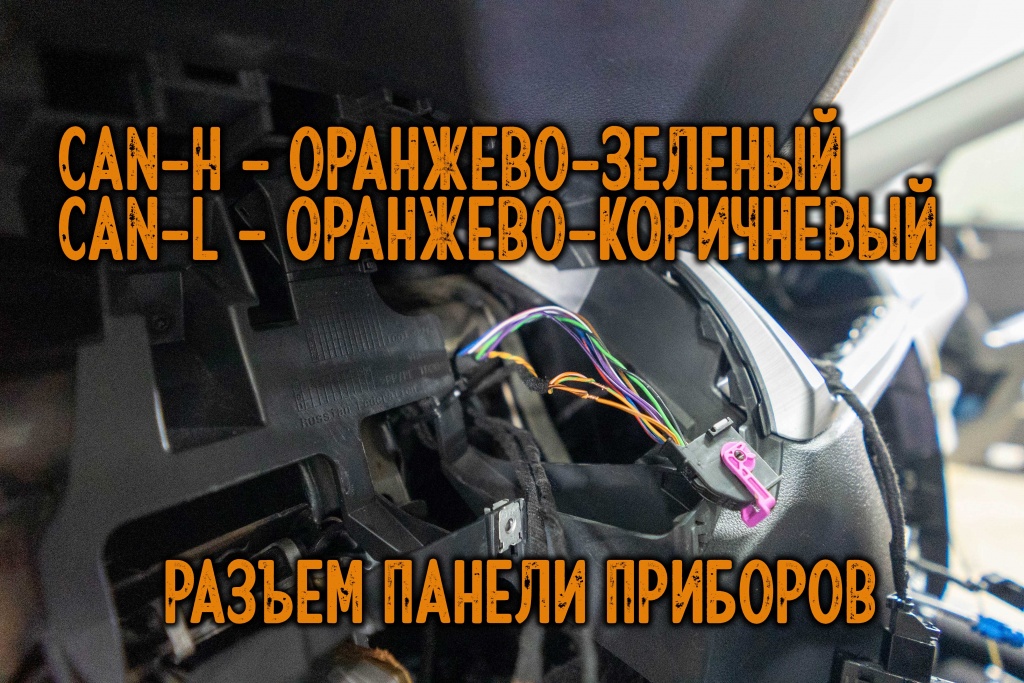

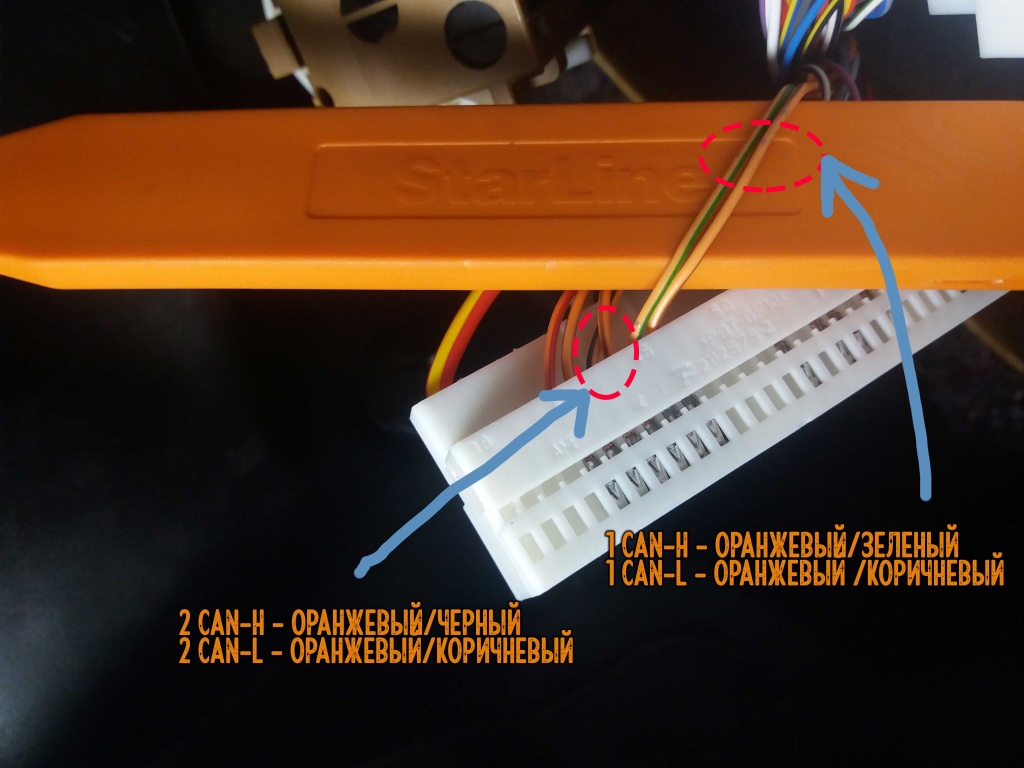

Připojení CAN-1 je možné jak v konektoru palubní desky, tak v konektoru na BCM bloku Škoda Rapid, CAN-2 vhodné pro obejití standardního imobilizéru lze provést ve stejném konektoru na BCM bloku
CAN-1:
CAN-H oranžová/zelená – připojit k Oranžová/bílá pro alarm
CAN-L Oranžová / Hnědá – připojit k Oranžová/černá pro alarmи

CAN-2:
CAN-H oranžová/černá – připojit k Žlutý/bílý vodič alarmu
CAN L Oranžová / Hnědá – připojit k Žlutý/černý vodič alarmu

Možnosti připojení:

Startovací připojení vozu:
Všechny vodiče jsou převzaty z napájecího modulu alarmu RMD-5M Pandora.

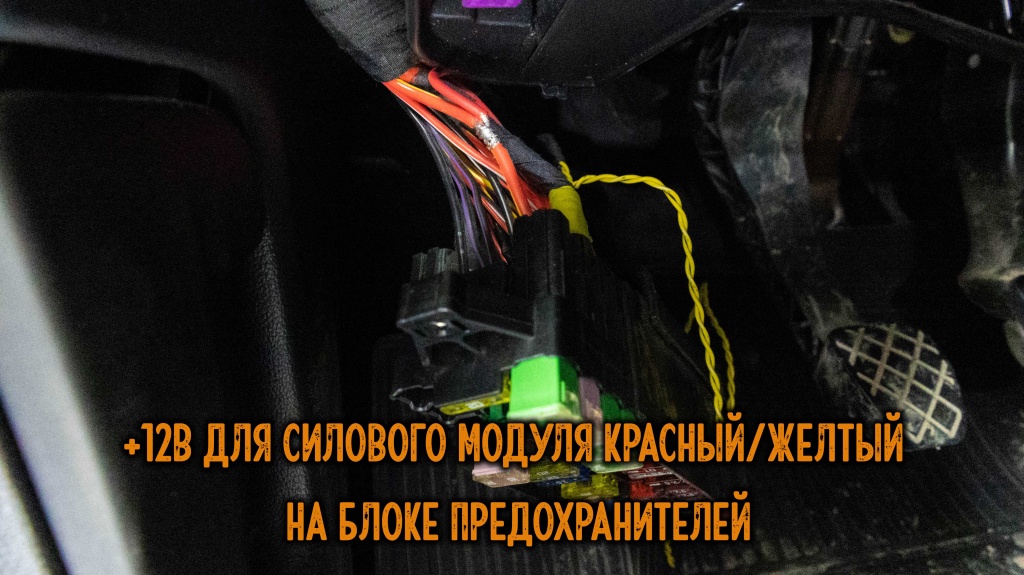

Červený napájecí kabel připojte napájecí modul v montážní pojistkové skříňce v interiéru vozidla k Červená/žlutá drát.

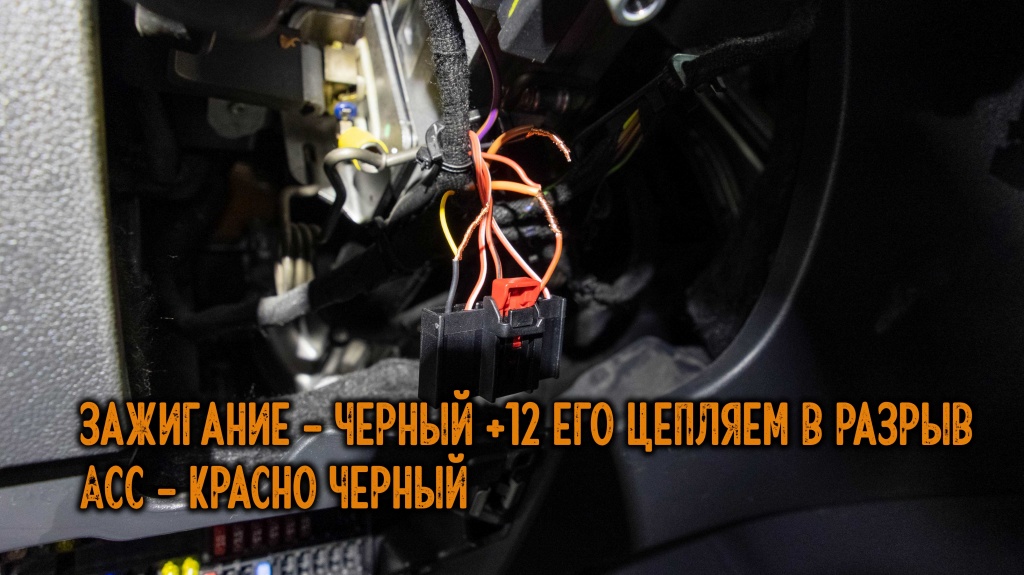

Ke konektoru spínače zapalování připojte vodič Příslušenství alarmu (oranžový vodič) na červený/hnědý vodič na spínač zapalování.
Zapalovací drát Černý na spínači zapalování jej připojíme k mezeře, Vstup zapalování (žlutý vodič) Připevníme alarm Pandora DX-9x ke konektoru, výstup z napájecího modulu Hnědý vodič zaháčkujeme směrem k elektroinstalaci auta.

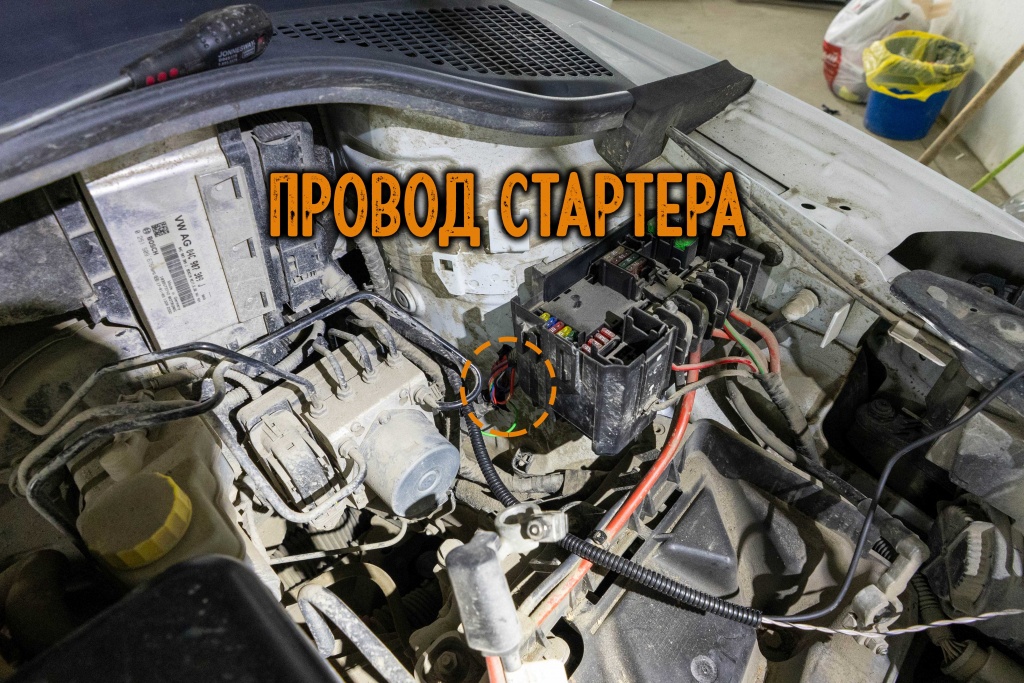

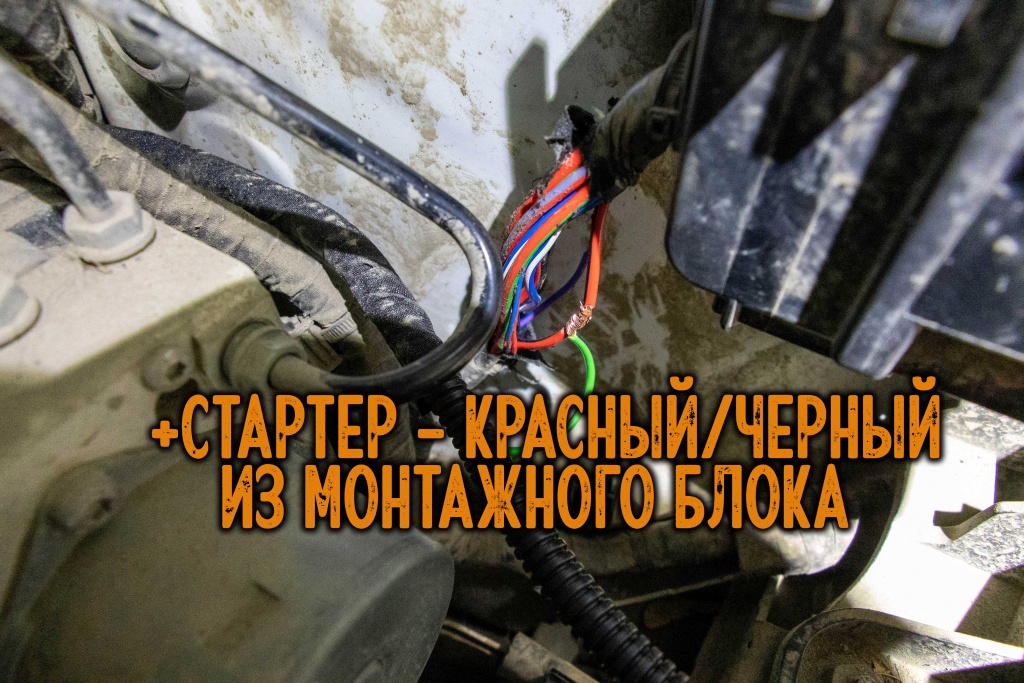

Drát startér (žlutý vodič výkonového modelu RMD-5m), musí být připojen pod kapotou vozu k vodiči stahovacího relé, který vede do montážního bloku na straně motorového prostoru vozu.

Vytahujeme i pod kapotu fialová vodič od alarmu po sirénu auta, drát pro spínač kapoty hnědá/bílá a samozřejmě snímač teploty motoru.
Nainstalujte sirénu a koncový spínač, kam chcete, nainstalujte teplotní čidlo na motor, je tam dost šroubů pro jeho připevnění.
