Demontáž a montáž sestavy přístrojové desky

1. Demontujte modul airbagu řidiče (další podrobnosti viz odpovídající část v kapitole Pasivní bezpečnost).

2. Demontujte sestavu volantu (další podrobnosti viz odpovídající část v kapitole Řízení).

3. Demontujte sestavu obložení sloupku řízení (další podrobnosti viz odpovídající část v kapitole Řízení).

4. Demontujte sestavu spínače systému osvětlení.

5. Odpojte konektor kabelového svazku spínače denního svícení a knoflíku ovládání světlometů.

6. Odstraňte vnitřní kryt pojistkové skříňky.

7. Odšroubujte upevňovací šrouby a poté vyjměte vnitřní pojistkovou skříňku.

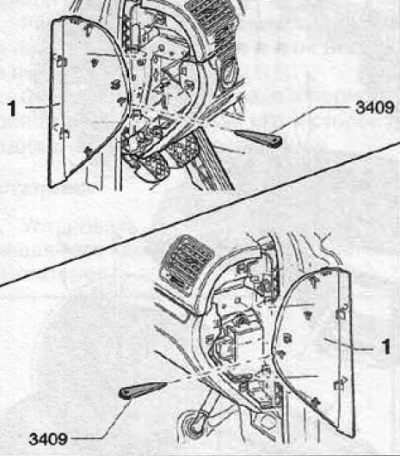

8. Odstraňte boční kryty přístrojové desky (1) a (2) pomocí speciálního nástroje (3409), jak je znázorněno na obrázku níže.

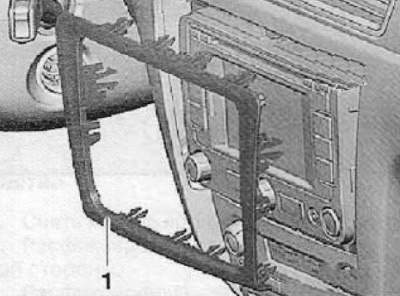

10. Odepněte a sejměte ozdobný rám centrálního ovládacího panelu (1), jak je znázorněno na obrázku níže.

11. Odšroubujte šrouby zajišťující modul rádia nebo navigačního systému (v závislosti na konfiguraci vozidla).

12. U vozidel bez modulu rádia nebo navigačního systému je nutné vyjmout pomocnou schránku uprostřed přístrojové desky.

Vozidla s manuálně ovládanou klimatizací

13. Demontujte ovládací prvky topení.

Vozidla s automatickým ovládáním klimatizace

14. Vyjměte řídicí modul spolu s displejem řídicího systému klimatizace.

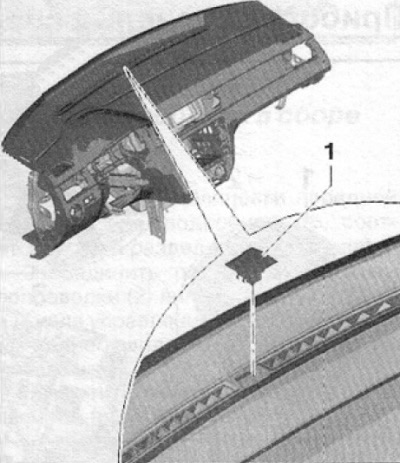

15. Demontujte světelný senzor (1), znázorněný na obrázku níže, z palubní desky.

16. Demontujte deflektory ventilačního systému na pravé a levé straně přístrojové desky, poté demontujte centrální deflektor (odpojte konektor kabelového svazku spínače výstražných upozornění).

Vozy bez klimatizace

17. Demontujte ovladače studeného a horkého vzduchu.

18. Demontujte deflektory ventilačního systému na pravé a levé straně přístrojové desky, poté demontujte centrální deflektor (odpojte konektor kabelového svazku spínače výstražných upozornění).

Pro všechna auta

19. Demontujte horní část obložení A-sloupku (na obou stranách) (další podrobnosti viz odpovídající část této kapitoly).

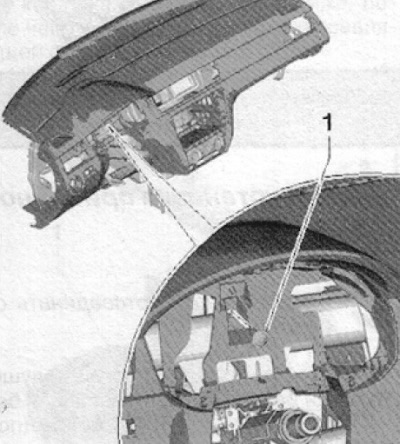

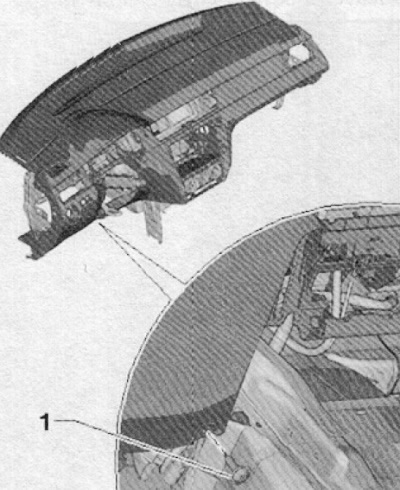

20. Odšroubujte upevňovací šroub (1) znázorněný na obrázku níže. Utahovací moment upevňovacího šroubu při montáži je 1.5 Nm.

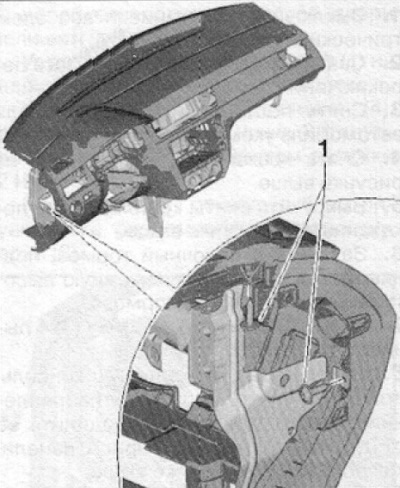

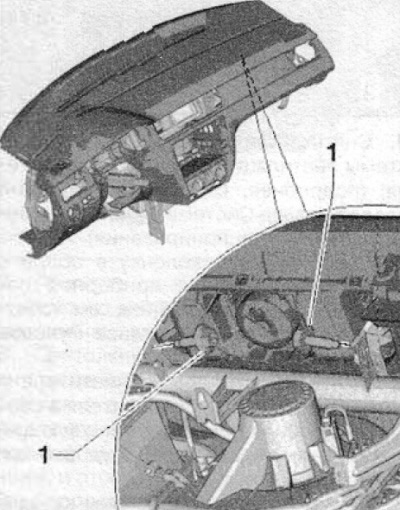

21. Odšroubujte upevňovací šrouby zobrazené na obrázku níže (1). Utahovací moment upevňovacího šroubu při montáži je 1.5 Nm.

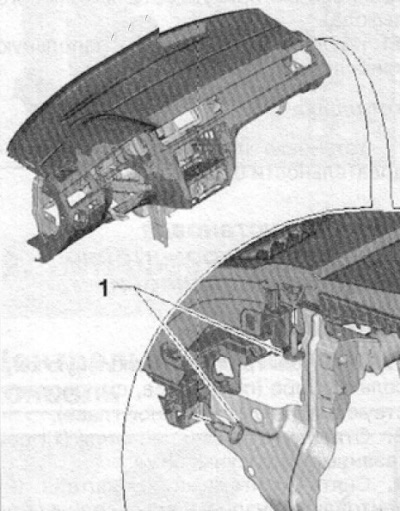

22. Odšroubujte upevňovací šrouby zobrazené na obrázku níže (1). Utahovací moment upevňovacího šroubu při montáži je 1.5 Nm.

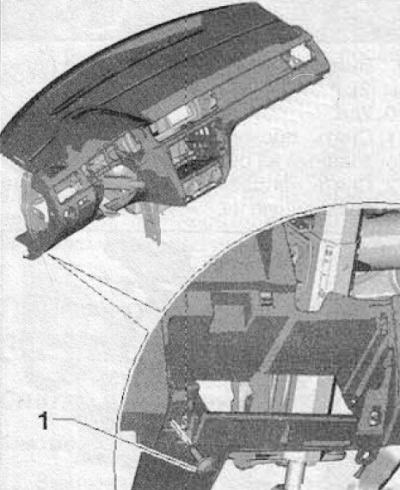

23. Odšroubujte upevňovací šroub (1) znázorněný na obrázku níže. Utahovací moment upevňovacího šroubu při montáži je 1.5 Nm.

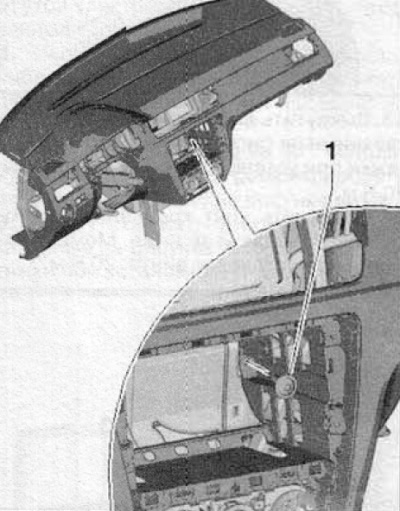

24. Odšroubujte upevňovací šroub (1) znázorněný na obrázku níže. Utahovací moment upevňovacího šroubu při montáži je 1.5 Nm.

25. Odšroubujte upevňovací šroub (1) znázorněný na obrázku níže. Utahovací moment upevňovacího šroubu při montáži je 1.5 Nm.

26. Odšroubujte upevňovací šroub (1) znázorněný na obrázku níže. Utahovací moment upevňovacího šroubu při montáži je 1.5 Nm.

27. Odšroubujte šrouby zajišťující modul předního airbagu na straně spolujezdce (1), jak je znázorněno na obrázku níže. Utahovací moment pro montážní šrouby při montáži: 9 Nm.

28. Odpojte konektor kabelového svazku pro modul airbagu předního spolujezdce (pokud je jím vozidlo vybaveno).

29. Odpojte přístrojovou desku od podpěr na příčném nosníku v oblasti čelního skla.

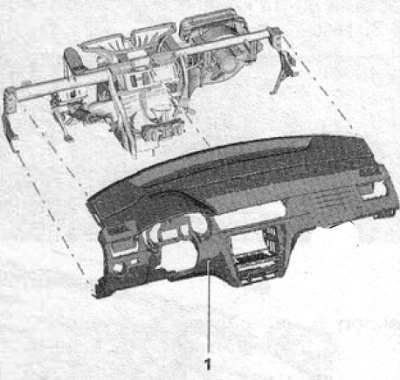

30. Vyjměte sestavu přístrojové desky z interiéru vozidla (1), jak je znázorněno na obrázku níže. Tato operace bude vyžadovat asistenci druhého mechanika.

Instalace

Instalace se provádí v opačném pořadí demontáže.

Poznámka. Před montáží zkontrolujte technický stav všech upevňovacích prvků, zda nejsou poškozené, a v případě potřeby upevňovací prvky vyměňte.
