Jak vyjmout vnitřní osvětlení vozu Škoda Rapid

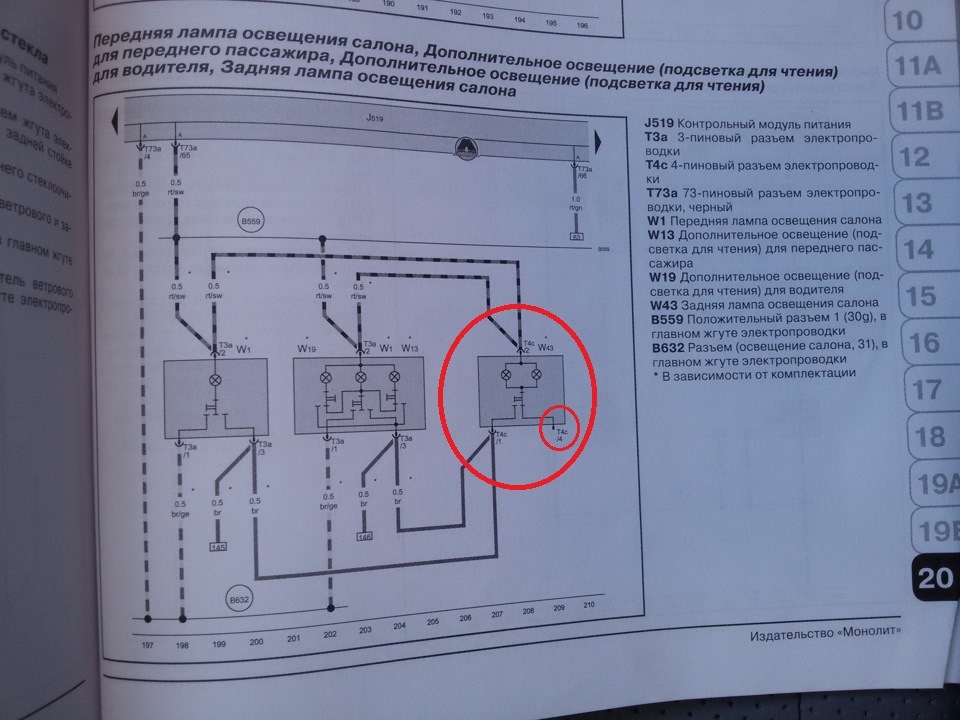

2. Zkontrolujeme testerem a určíme, které dráty jsou za co zodpovědné.

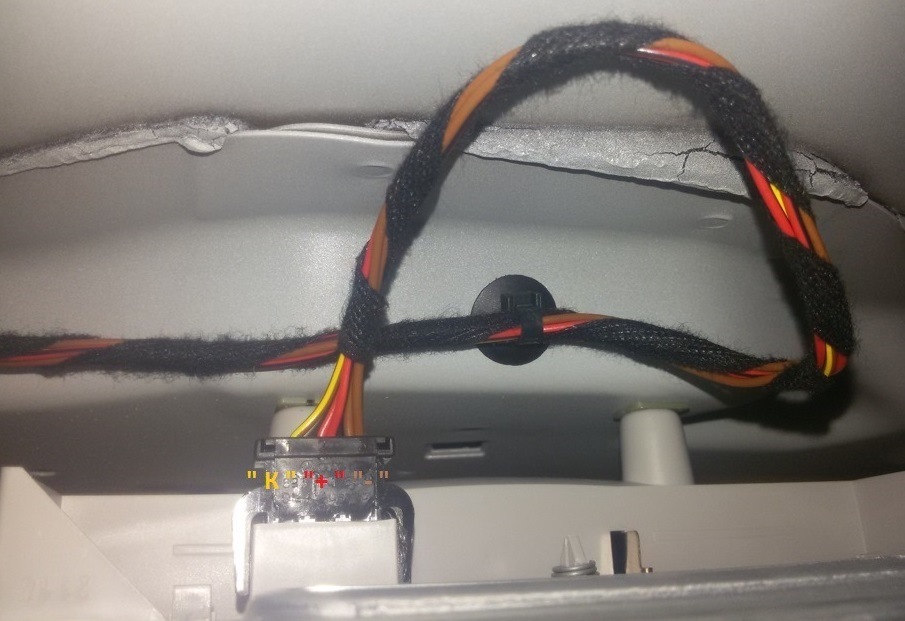

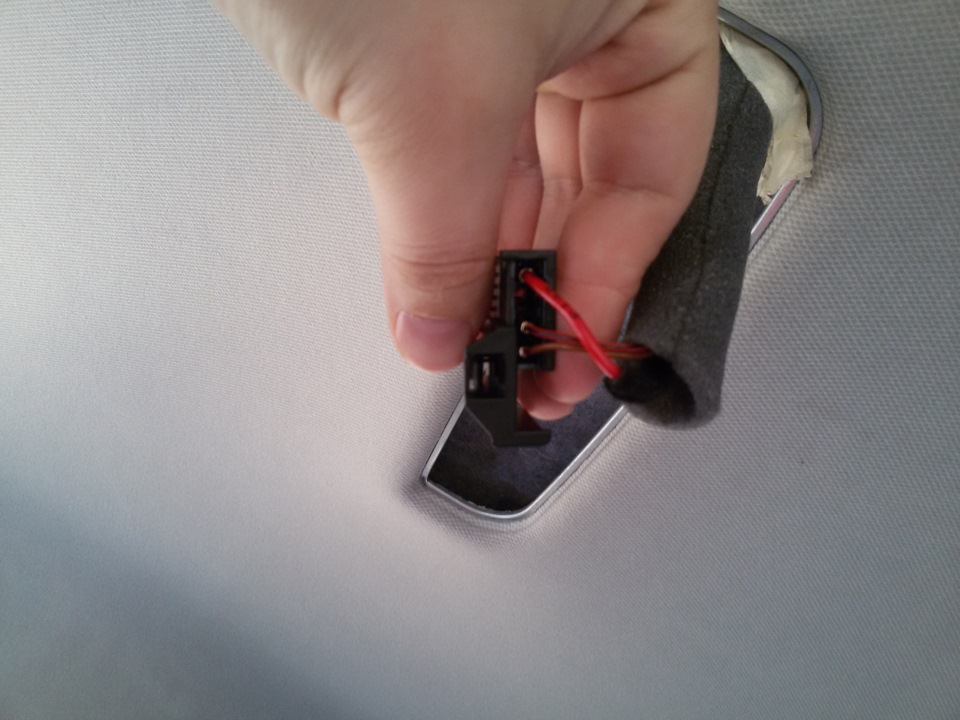

3. Opatrně vytáhněte kolíky jehlou ze starého 3pinového čipu a vložte je ve stejném pořadí do 4pinového pouzdra.
Poznámka:
1 špendlík vpravo je dvojitě hnědý.
2 špendlíky vlevo – dvojitá červená s černým pruhem.
Pin 3 ještě více vlevo je žlutohnědý.
4 piny úplně vlevo – připojit k zadnímu světlu přes prázdný pin.

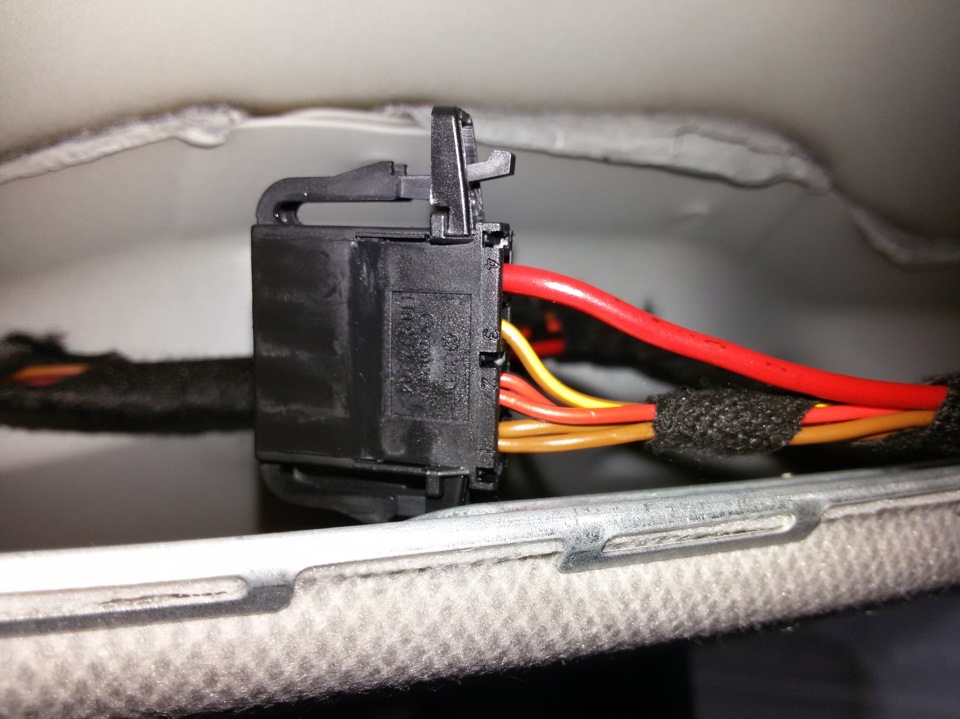

4. Konektor připojíme ke stínidlu.

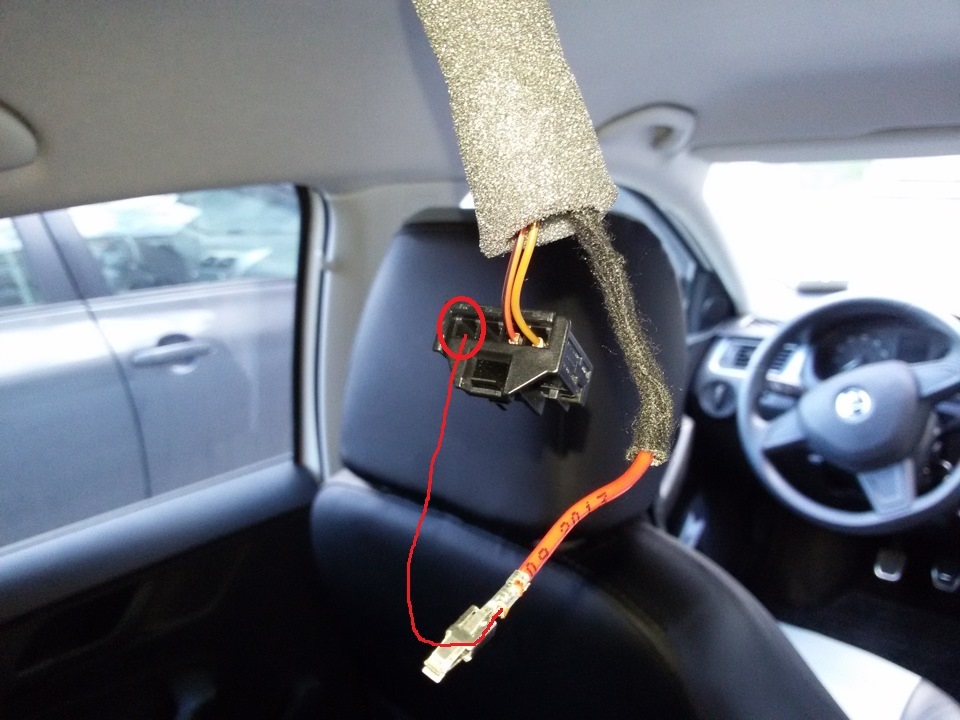

5. K zadní svítilně připojíme 4 vodiče.
6. Zkontrolujeme to testerem a ukáže se, že 4. pin má na svědomí i koncové spínače (jako ten žlutohnědý).
Poznámka:
Lampa má pouze 2 použité kolíky, jeden z nich je prázdný a jeden nepoužitý.

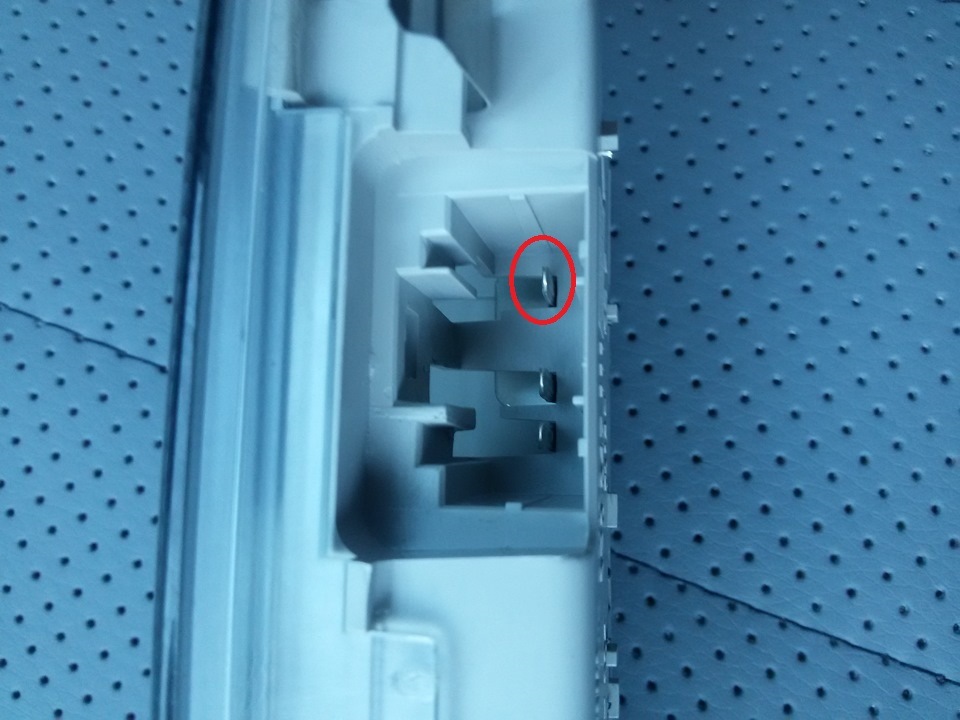

7. Pin 4 přední svítilny je připojen k zadní svítilně k nepoužitému třetímu kolíku.
8. Čip zadní svítilny 6Q0 972 704 se demontuje uvolněním a odstraněním zátky.
