Jak demontovat obložení víka kufru Škoda Superb

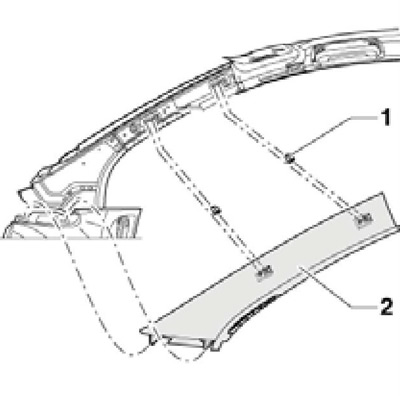

1. Chcete-li sejmout horní kryt sloupku A (2 na přiloženém obrázku), vyhákněte jeho svorky (1) ze sloupku, začněte shora.

17.1 Zámky pravého horního obložení A-sloupku

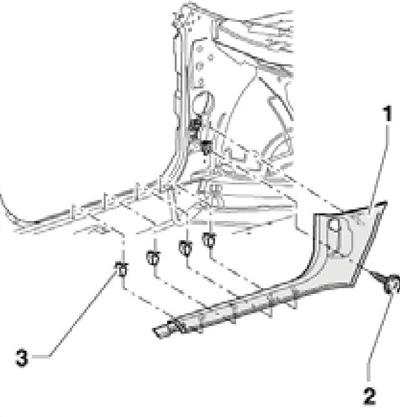

2. Chcete-li odstranit spodní obložení sloupku A (1 na přiloženém obrázku), sejměte spodní obložení sloupku B (viz níže), uvolňovací páčku kapoty (pouze na levé straně), vyšroubujte šroub ( 2, 1.5 Nm, pouze na levé straně) a Vytáhněte kryt z příchytek (3).

17.2 Demontáž levého spodního obložení A-sloupku

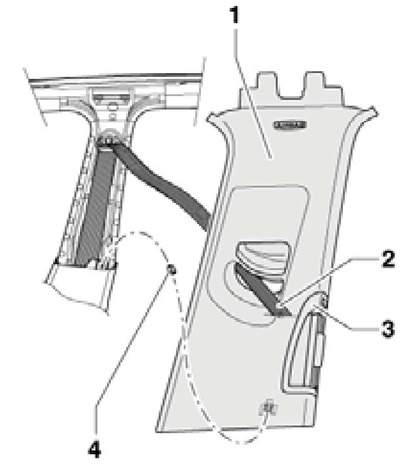

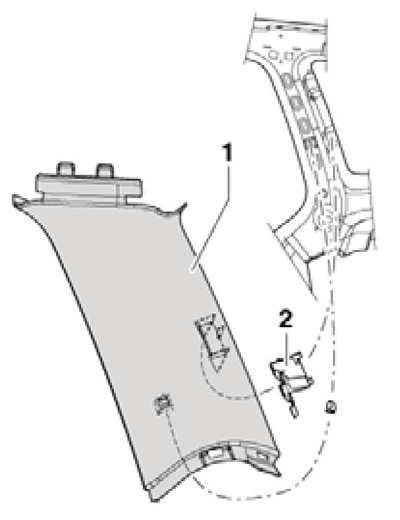

3. Chcete-li odstranit horní obložení sloupku B (1 na přiloženém obrázku), sejměte spodní upevňovací prvek bezpečnostního pásu ze sedadla (11 na obrázku 20.1), uvolněte obložení po stranách od těsnění dveří, vyhákněte jej shora protáhněte bezpečnostní pás (2) a odpojte konektor vzduchového potrubí (3), jak je popsáno v kapitole 3. Zkontrolujte spony (4).

17.3 Demontáž horního obložení B sloupku

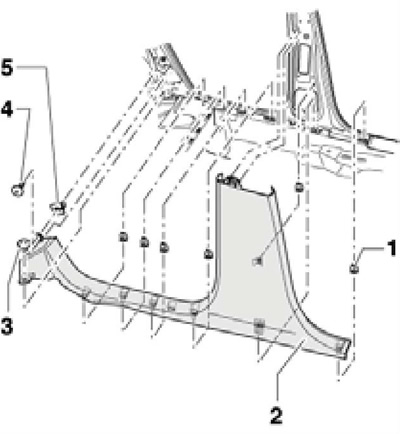

4. Chcete-li odstranit spodní obložení sloupku B (2 na přiloženém obrázku), vyjměte zadní sedadlo spolu s opěradlem (viz kapitola 19), povolte spodní část horního obložení sloupku B (viz odstavec 3) , demontujte šrouby (4, 1.5 Nm), sejměte svorku (3), opatrně oddělte obložení a odpojte konektor pro snímač vnitřního objemu (je-li ve výbavě, pouze na levé straně). Zkontrolujte svorky (1).

17.4 Demontáž spodního obložení B sloupku

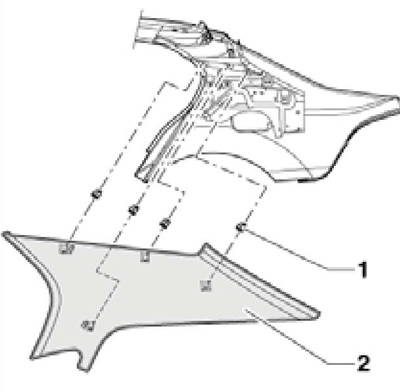

5. Chcete-li sejmout horní kryt C-sloupku (2 na přiloženém obrázku) u modelů Hatchback, uvolněte jej ze svorek (1).

17.5 Demontáž horního obložení sloupku Z modelů Hatchback

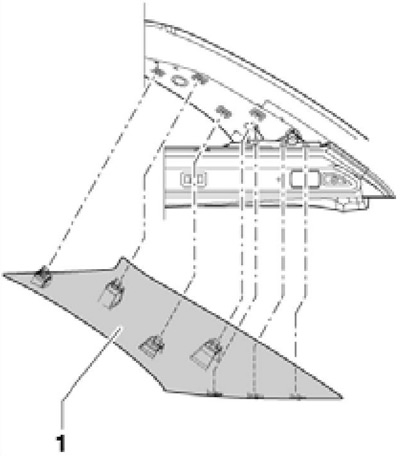

6. Chcete-li odstranit horní obložení sloupku C (1 na doprovodném obrázku) u modelů Station Wagon, sejměte horní část bočního obložení zavazadlového prostoru, uvolněte obložení sloupku C ze západek (2), sklopte jej a vytlačte ji z otvorů v těle směrem dolů.

17.6 Odstranění obložení horního sloupku Z modelů kombi

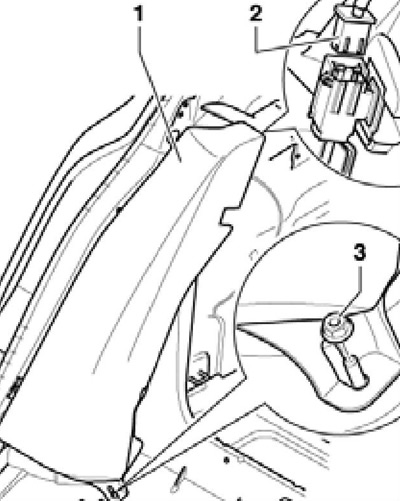

7. Chcete-li sejmout spodní obložení C-sloupku (na přiloženém obrázku), demontujte zadní sedadlo (viz Kapitola 19), odpojte konektor (2) airbagu (je-li ve výbavě), uvolněte matici (3, 24 Nm), otočte obložení přibližně o 90′ a vyhákněte ho z podpěry.

17.7 Demontáž spodního obložení C-sloupku

8. Chcete-li sejmout horní kryt D sloupku (1 na přiloženém obrázku) modelů Station Wagon, vyhákněte jeho svorky ze sloupku.

17.8 západky horního obložení D-sloupku (pouze modely kombi)

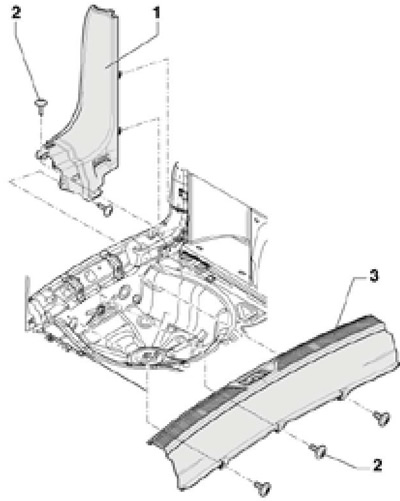

9. Chcete-li odstranit obložení prahu zadních dveří (1 na doprovodném obrázku) u modelů Hatchback, zvedněte podlahovou krytinu, vyjměte rezervní kolo, povolte matice (2, 2.2 Nm), odšroubujte šrouby (3, 1.5 Nm) a vyhákněte obložení prahu ve směru nahoru. Odpojte konektor mikrospínače na zadní straně krytu a sejměte jej. 10 Chcete-li odstranit obložení prahu zadních dveří (3 na přiloženém obrázku) u modelů Station Wagon, odšroubujte šrouby (2, 2.5 Nm) ze strany zavazadlového prostoru a vyhákněte obložení z prahu směrem nahoru. V případě potřeby pak můžete odšroubovat horní šrouby (2) a odstranit boční obložení otvoru zadních výklopných dveří.

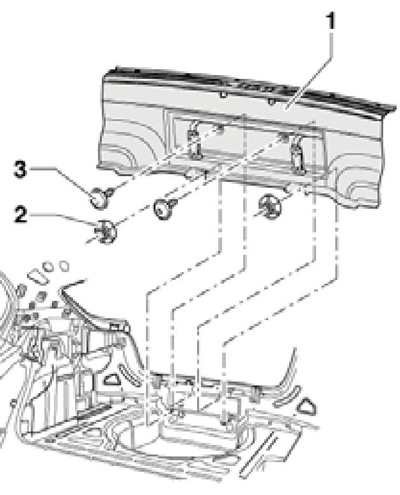

17.9 Upevnění obložení prahu zadních dveří u modelů Hatchback

17.10 Upevnění spodního a bočního obložení otevírání dveří zavazadlového prostoru u modelů Hatchback

Boční obložení zavazadlového prostoru (Hatchback)

11. Podrobnosti upevnění bočního obložení zavazadlového prostoru jsou uvedeny na pultu. ilustrace. Odkazy v této podčásti se vztahují k tomuto obrázku.

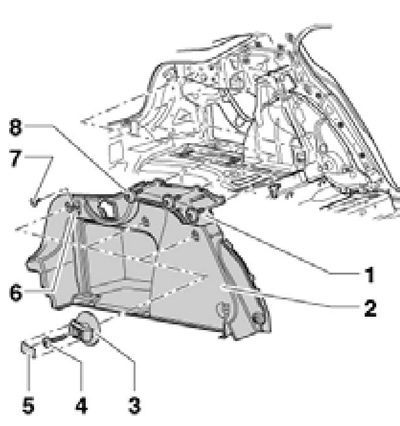

17.11 Podrobnosti pro montáž bočního obložení zavazadlového prostoru modelů Hatchback
1 Horní kryt
2 Boční obložení zavazadlového prostoru
3 Zamkněte
4, 7, 8 šroub, 2.5 Nm
5 Zástrčka
6 Háček

12. Demontujte zadní sedadlo (viz kapitola 19) a spodní obložení sloupku C (viz odstavec 7).

13. Odstraňte šrouby (8) krytu (1). Poté vyšroubujte šroub (7), sejměte háček (6) a sejměte kryt (1).

14. Odstraňte lištu prahu (viz odstavec 9).

15. Odstraňte zátku (5), vyšroubujte šroub (4) a odstraňte zámek (3).

16. Na pravé straně odpojte konektor 12V zásuvky.

17. Odpojte konektor osvětlení zavazadlového prostoru a sejměte jeho boční obložení (2).

Boční obložení zavazadlového prostoru (Estate)

18. Podrobnosti upevnění bočního obložení zavazadlového prostoru jsou uvedeny na pultu. ilustrace. Odkazy v této podčásti se vztahují k tomuto obrázku. Odstranění bočního obložení je možné pouze po odstranění jeho horního obložení.

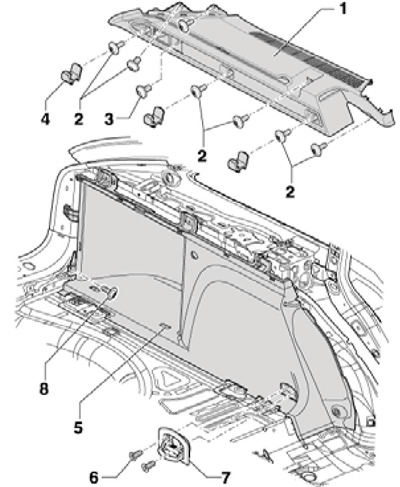

17.18 Podrobnosti o montáži bočního obložení zavazadlového prostoru modelů Station wagon
1 Horní kryt
2 Šroub, 8 Nm
3 šroub, 7 Nm
4 Krycí háčky
5 Boční obložení zavazadlového prostoru
6 šroub, 5.5 Nm
7 Očko

19. Odstraňte závěs zavazadlového prostoru a sejměte horní obložení D-sloupku (viz odstavec 8).

20. Pokud je ve výbavě, demontujte zadní boční airbag (viz kapitola 12).

21. Sejměte přírubu výfuku ze zadní části.

22. Odstraňte zátky (4) a odstraňte šrouby (2). Demontujte šrouby (3) skládacích háčků.

23. Odhákněte horní obložení, odpojte konektory pro osvětlení zavazadlového prostoru a uzamykací prvek pro uvolnění závěsu zavazadlového prostoru. Odstraňte horní kryt (1).

24. Odstraňte boční obložení otvoru dveří zavazadlového prostoru (viz odstavec 10).

25. Demontujte opěradlo zadního sedadla (viz Kapitola 19).

26. Pokud je ve výbavě, demontujte pomůcku pro nakládání a vysokou podlahu zavazadlového prostoru.

27. Demontujte šroub (8) a šrouby (6). Odstraňte očko (7), odpojte konektor 12V zásuvky a sejměte boční obložení (5) zavazadlového prostoru.
