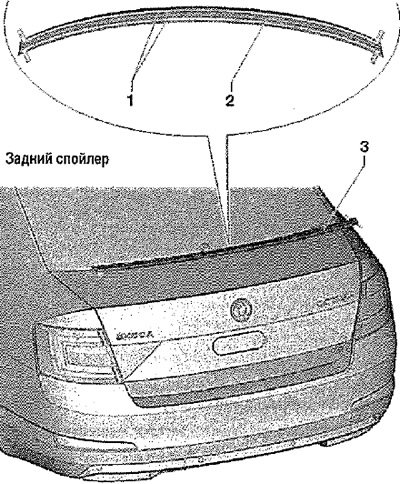

Kde je na voze Škoda Octavia umístěn spoiler?

Lakované plochy podél spoileru utěsněte textilní lepicí páskou. Odřízněte spoiler z víka zavazadlového prostoru (odřízněte tmel) a odstřihněte oboustrannou lepicí pásku např. řezacím drátem -357 853 999 B-. Odstraňte spoiler.

Instalace

Upozornění: Okolní teplota při lepení spoileru musí být vyšší než 18°C!

Důkladně očistěte povrch určený k lepení, např. čisticí prostředek D 009 401 04. Do vodicí drážky (poz. 172) ve spoileru naneste lepicí tmel D 090 2 A2. Přilepte spoiler: 15 minut po nanesení lepícího tmelu! Částečně aplikujte ochrannou fólii z lepicí pásky podél okrajů Nainstalujte spojler rovnoměrně na dveře zavazadlového prostoru. Udržujte jednotnou vzdálenost 2 mm od okraje zadních výklopných dveří. Odstraňte ochrannou fólii z lepicí pásky. Přitlačte spojler rovnoměrně na víko zavazadlového prostoru. Zajistěte spoiler proti posunutí lepicí páskou.

Poznámka: Lepicí tmel zasychá 2 hodiny. Během této doby nemůžete řídit auto. Po nalepení spoileru nemyjte vozidlo v myčce po dobu 24 hodin.

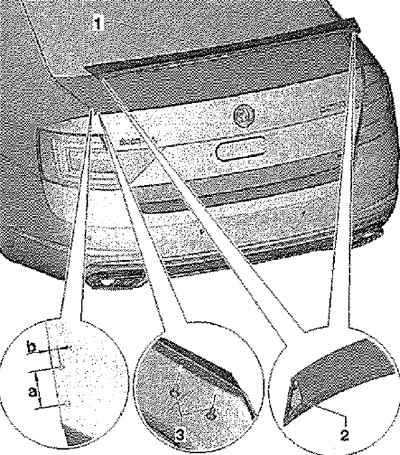

Zadní spoiler (Octavia RS)

Zadní spoiler -1-.

Upevňovací šrouby -3- (5 Nm).

Demontáž a montáž zadního spoileru

Lakované plochy kolem držáků spoilerů utěsněte textilní lepicí páskou. Odstraňte šrouby (položka 3). Odřízněte spoiler od dveří zavazadlového prostoru, například pomocí řezacího drátu -357 853 999 B- (odřízněte tmel). Odstraňte spoiler.

Instalace

Upozornění: Okolní teplota při lepení spoileru musí být nad 18°C!

Průměr otvorů ve dveřích zavazadlového prostoru = 6,5 mm. Umístění otvorů pro spoiler: a = 50 mm, b = 12 mm. Vzdálenost od okraje víka zavazadlového prostoru = 24,5 mm. Důkladně očistěte povrch určený k lepení, např. s čisticím prostředkem D 009 401 04 Do opěrného prostoru mezi otvory pro šrouby naneste tmel D 172 090 A2. Spojler přilepte 15 minut po nanesení lepícího tmelu. Umístěte spoiler rovnoměrně na dveře zavazadlového prostoru. Přitlačte spojler rovnoměrně na víko zavazadlového prostoru. Namontujte šrouby (položka 3).

Poznámka: Lepicí tmel zasychá 2 hodiny. Během této doby nemůžete řídit auto. Po nalepení spoileru nemyjte vozidlo v myčce po dobu 24 hodin.
