Klimatizační systém – informace a opatření

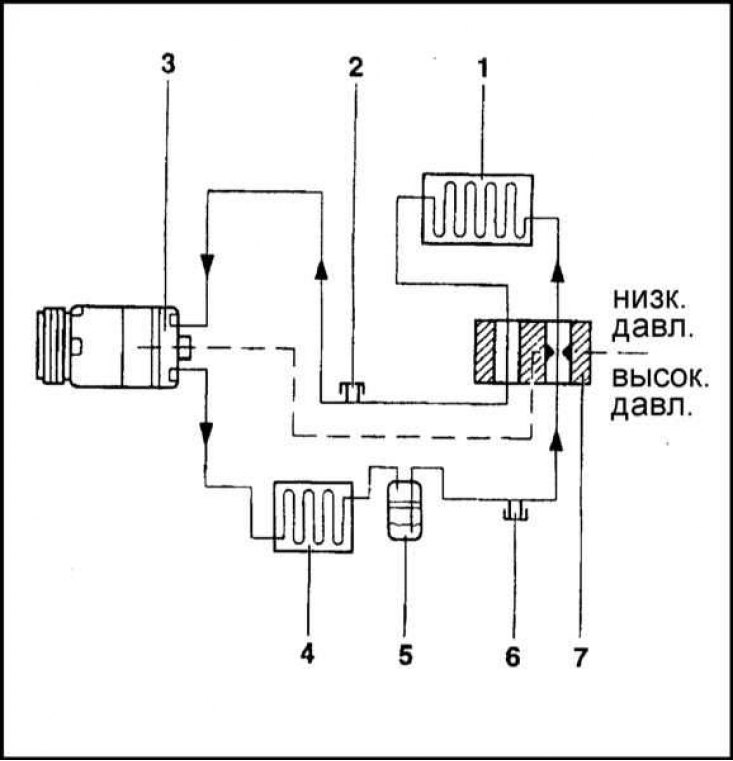

1 – Výparník; 2 – Spodní ventil pro plnění a vyprazdňování systému; 3 – Kompresor; 4 – Kondenzátor; 5 – Relé citlivé na teplotu; 6 – Horní ventil pro plnění a vyprazdňování systému; 7 – Ventilový blok

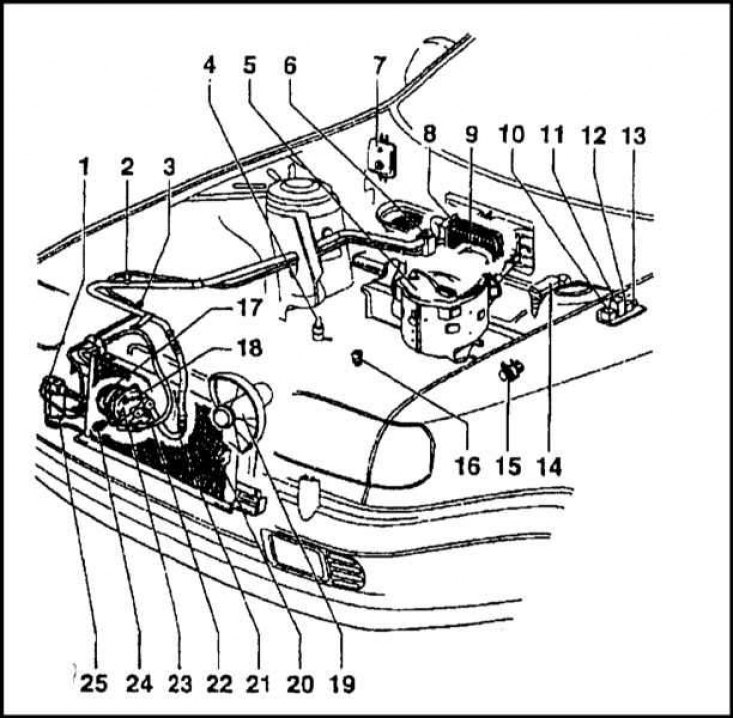

Rozložení součástí klimatizačního systému na autě

1 – Snímač-spínač citlivý na teplotu; 2 – Spodní ventil; 3 – Horní ventil; 4 — Regulátor rychlosti; 5 – Skříň výparníku; 6 – Ventilový blok; 7 – Elektronická jednotka; 8 – Výparník; 9 – Relé citlivé na teplotu; 10 – Relé kompresoru; 11 – Relé kompresoru; 12 — Relé pro druhý režim rychlosti ventilátoru; 13 – Pojistka; 14 – ECU vstřikovací systém; 15 — E/m ventil; 16 – Snímač teploty; 17 — E/m spojka; 18 – Přetlakový ventil; 19 — Ventilátor; 20 – Kondenzátor; 21 – Potrubí; 22 – Potrubí; 23 – Kompresor; 24 – 2-stupňový teplotně citlivý snímač-spínač ventilátoru chladicího systému; 25 – Ventil

Klimatizace (A/C) je součástí volitelné výbavy modelů třídy LXi a GLXi benzinových modelů 1.3 a 1.6 litru. Modely vybavené vznětovým motorem není možné vybavit systémem C/V. Funkční schéma klimatizace je znázorněno na obrázcích. Komponenty A/V systému jsou vyráběny v České republice, Německu a Japonsku.

Systém umožňuje snížit teplotu a vlhkost vzduchu přiváděného do kabiny, což výrazně zvyšuje komfort řidiče i cestujících ve voze.

Konstrukčně je A/V výparník kombinován s tělesem topení, jehož zadní část a klapky rozvodu vzduchu zůstávají beze změny. V přední části pláště je instalován výparník s vlastním ventilátorem.

V režimu chlazení A/V funguje na stejném principu jako domácí chladnička. Plynné chladivo je nasáváno do kompresoru poháněného řemenem a vstupuje do kondenzátoru instalovaného před chladičem, kde odevzdává své teplo a přechází do kapalné fáze. Dále kapalné chladivo vstupuje do výparníku přes expanzní ventil, kde se mění z vysokotlaké kapaliny na zředěný plyn. Tento fázový přechod je doprovázen prudkým poklesem teploty a v důsledku toho ochlazením výparníku. Chladivo se poté vrátí do kompresoru a cyklus se opakuje.

Vzduch vháněný přes výparník se ochlazuje a vstupuje do sestavy ohřívače, kde se smísením s horkým vzduchem přicházejícím z tepelného výměníku tohoto výměníku získá obsluhou nastavená teplota. Výsledná směs požadovaných charakteristik (teplota a vlhkost) je přiváděna do interiéru vozidla.

Pokud je nutné ohřát vzduch v kabině, systém funguje jako běžný ohřívač u standardních modelů (viz část Systém vytápění/ventilace – Obecné informace).

Kompresor je instalován v levém předním rohu motorového prostoru a je poháněn vícežebrovým pomocným řemenem, který současně pohání generátor. Napnutí řemene se nastavuje změnou polohy generátoru.

Kompresory vyrábí firma Sanden, která jim přiděluje označení SD7H13. Maximální otáčky kompresoru jsou 7000 ot./min. Hnací hřídel je spojena s hřídelí kompresoru pomocí elektromagnetické spojky, která vyhlazuje škubání při zapnutí zařízení a zajišťuje stabilní provoz generátoru a plynulé změny zatížení motoru.

Objem kompresoru je 129.2 cm3. Kompresor je připevněn k motoru pomocí čtyř šroubů.

K/V kondenzátor je instalován před chladičem chladicího systému motoru. Příkon ventilátoru chladiče je 250 W. Relé citlivé na teplotu, které přijímá informace z teplotního čidla v termostatu, vypne kompresor, když teplota chladicí kapaliny dosáhne 114 °C.

Ovládací panel klimatizace je vybaven dvěma spínači: zapnutí/vypnutí systému a regulace teploty vzduchu.

Pokud systém nefunguje správně, měli byste kontaktovat specializovaný servis nebo značkový servis Škoda.

Bezpečnostní opatření

Při servisu jakýchkoli součástí chladicího traktu klimatizačního systému je třeba dodržovat zvláštní opatření. Totéž platí pro postupy související s nutností odpojit chladicí potrubí.

Varování! Kapalné chladivo (freon) se používá jako pracovní kapalina v klimatizačním systému automobilu. Freon jako chemická látka je potenciálně nebezpečný, a proto by s ním měl manipulovat pouze kvalifikovaný odborník. Pokud se chladivo dostane do kontaktu s nechráněnou pokožkou, může způsobit vážné omrzliny. Freon sám o sobě není jedovatý, ale při kontaktu s otevřeným ohněm tvoří vysoce toxický plyn, proto může vdechování freonového plynu přes zapálenou cigaretu vést k nejhrozivějším následkům. Kromě toho uvolňování freonu do atmosféry způsobuje značné škody na životním prostředí v důsledku nevratné destrukce ozonové vrstvy.

Pokud máte podezření, že se hladina chladiva v klimatizačním systému snížila, měli byste jej přestat dále používat, protože by mohlo dojít k poruše kompresoru.

Jakékoli odpojení komponentů a chladicích potrubí chladicího systému by měli provádět odborníci.
