Jak odstranit zadní loketní opěrku v passatu b5 plus

1. Vypněte zapalování a odpojte zemnicí vodič od baterie.

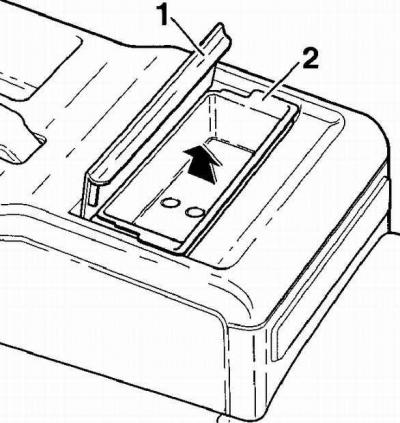

2. Otevřete kryt (1) a vyjměte popelník (2) ze zadní části středové konzoly.

3. Umístěte středovou loketní opěrku do vzpřímené polohy.

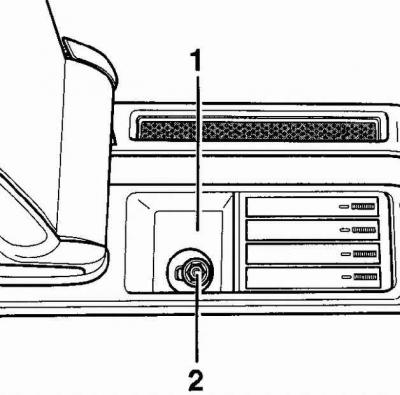

4. Odstraňte otevřenou pryžovou zátku (1) ze středové konzoly a odšroubujte matici (2).

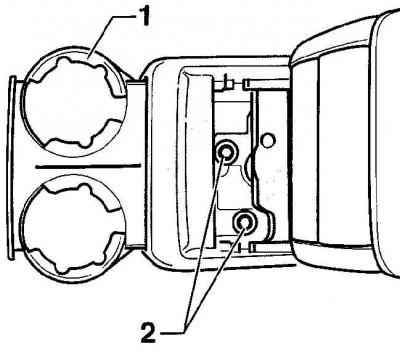

5. Vytáhněte držák nápojů (1) ze středové konzoly. Odšroubujte dvě matice (2) zajišťující zadní část středové konzoly. U vozidel bez středové loketní opěrky je pod popelníkem pouze jedna matice.

6. Zatáhněte za páku ruční brzdy úplně nahoru.

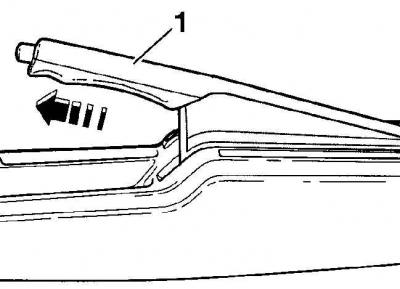

7. Zatažením za páku ruční brzdy sejměte ozdobný lem (1) páky ruční brzdy.

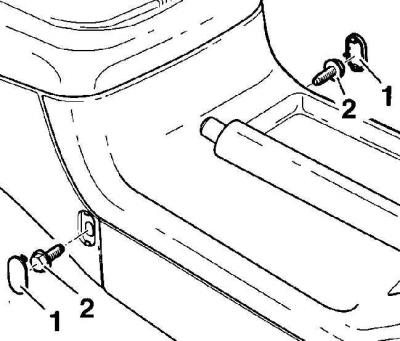

8. Z obou stran středové konzoly odstraňte zátky (1), uzavírací šrouby a odšroubujte šrouby (2) zajišťující středovou konzolu.

9. Pomocí páky ruční brzdy demontujte zadní část středové konzoly, viz obr. Demontáž zadní části středové konzoly.

10. Uvolněte diagnostický konektor (2), viz obr. Demontáž zadní části středové konzoly.

11. Odpojte elektrický konektor od dálkového spínače uzávěru palivové nádrže (3), viz obr. Demontáž zadní části středové konzoly.

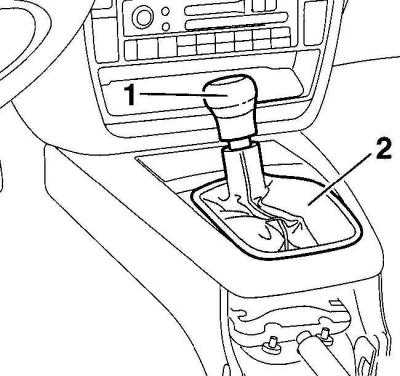

12. Oddělte spodní část ochranného krytu (2) od středové konzoly a zatažením za rukojeť (1) nahoru sejměte rukojeť spolu s ochranným krytem z řadicí páky.

13. Zvednutím zadní části přední části středové konzoly ji oddělte od přístrojové desky a sejměte ji z řadicí páky, viz obr. Demontáž přední části středové konzoly.

14. Odpojte elektrický konektor od zapalovače cigaret (2), viz obr. Demontáž přední části středové konzoly.

Instalace

1. Středová konzola se instaluje v opačném pořadí demontáže.

2. Připojte zemnící vodič k baterii.
